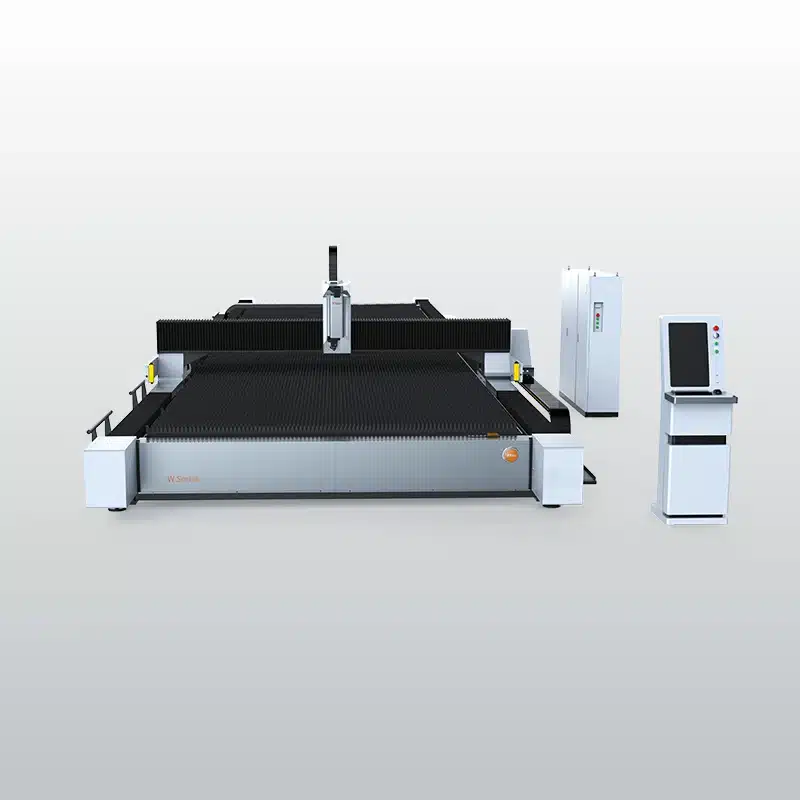

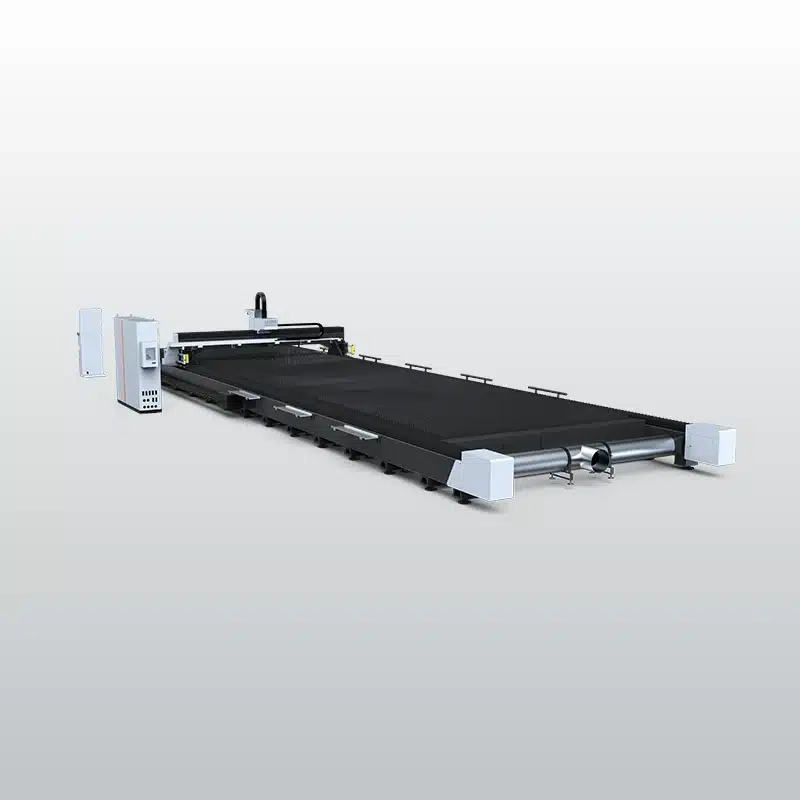

Az XT-Laser W32130 nagyformátumú ipari fiber lézervágó gép, amely 3200 × 13000 mm munkaterülettel és akár 12–60 kW lézerteljesítménnyel biztosít hatékony CNC vágást nagyméretű és vastag fémlemezek esetén.
Az XT-Laser W32130 nagyformátumú ipari fiber lézervágó gép, amely 3200 × 13000 mm munkaterülettel és akár 12–60 kW lézerteljesítménnyel biztosít hatékony CNC vágást nagyméretű és vastag fémlemezek esetén.
Az XT-Laser W32130 olyan gyártóüzemek számára készült, ahol nagy méretű és vastag acéllemezek feldolgozása szükséges. A nagy teljesítményű fiber lézer, a stabil szerkezet és a fejlett vezérlés biztosítja a megbízható ipari CNC lemezlézervágást még intenzív termelési környezetben is.
| Paraméter | Érték |
|---|---|
| Modell | XT-Laser W32130 |
| Munkaterület | 3200 × 13000 mm |
| Lézerteljesítmény | 12000 W – 60000 W |
| Max. gyorsulás | kb. 1.2 G |
| Vágási anyag | szénacél, rozsdamentes acél |
Az XT-Laser W32130 olyan gyártóüzemek számára készült, ahol nagy méretű és vastag acéllemezek feldolgozása szükséges. A nagy teljesítményű fiber lézer, a stabil szerkezet és a fejlett vezérlés biztosítja a megbízható ipari CNC lemezlézervágást még intenzív termelési környezetben is.
Az XT-Laser W32130 nagy teljesítményű nagyformátumú fiber lézervágó gép, amely extrém méretű és vastag fémlemezek precíz CNC vágására készült. A stabil szerkezet és a nagy teljesítményű lézerforrás hatékony ipari lemezmegmunkálást biztosít.
A teherhordó és a hajtásrendszer elkülönített szerkezeti kialakítása hosszú távon is stabil vágási pontosságot biztosít. A robusztus konstrukció elnyeli a nagy terhelésből és gyors mozgásból származó rezgéseket, így még nagy sebességnél is egyenletes CNC lézervágási minőséget garantál.
A nagy teljesítményű lézerforrás lehetővé teszi a vastag fémlemezek gyors és precíz vágását. A pontos energiavezérlés sima vágási élt biztosít, miközben jelentősen lerövidíti a gyártási ciklusidőt és növeli a termelékenységet.
A nagy munkaterület és az első-hátsó kétállomásos kialakítás lehetővé teszi, hogy a vágás, a betöltés és a kirakodás párhuzamosan történjen. Ez biztosítja a folyamatos gyártást és minimalizálja az állásidőt ipari fiber lézervágó gép használatakor.
A Z-tengely fogasléc-hajtással működik, amely alacsony zajszintet, gyors reakcióidőt és magas dinamikát biztosít. A stabil meghajtás növeli a berendezés megbízhatóságát és a vágási pontosságot.
Az extra nagy Z-tengely mozgástartomány lehetővé teszi akár 200 mm magas csövek és téglalap keresztmetszetű profilok egyoldali vágását. Ez növeli a berendezés sokoldalúságát és csökkenti a külön csővágó gépek szükségességét.
A nagy szilárdságú szénacélból készült, alacsony súlypontú hegesztett szerkezet kiváló stabilitást biztosít. A beépített tágulási hézagok akár 20-szoros hődeformáció-ellenállást biztosítanak, ami jelentősen növeli a gép élettartamát.
| Paraméter- és konfigurációs lista: ● Standard konfiguráció, ○ Opcionális konfiguráció,× Konfiguráció nem szükséges | ||
| Tétel | Altétel | XT-W32130 |
| Alapvető információk | Munkaméret | 3200*13200 |
| Asztal teherbírása | ≤60kw（32600kg）100mm | |
| Gép méretei | 15800x5860x2100 | |
| Gép tömege (a lézer teljesítménytől függően eltér) | <40 kW 15000KG>≥40 kW 16500KG | |
| Maximális sebesség | 120 m/perc | |
| Maximális gyorsulás | 1,5G | |
| Pozicionálási pontosság | 305 (anyagmagasság 235 mm) | |
| Anyag átférési magasság | ±0,03 mm/m | |
| Újrapozicionálási pontosság | ±0,05 mm | |
| Gép teljesítmény | Teljes teljesítmény/áramfelvétel (60 kW-os lézerrel) | 262 kW/524 A |
| Teljes teljesítmény/áramfelvétel (40 kW-os lézerrel) | 173 kW/346 A | |
| Teljes teljesítmény/áramfelvétel (30 kW-os lézerrel) | 130 kW/260 A | |
| Teljes teljesítmény/áramfelvétel (20 kW-os lézerrel) | 89 kW/178 A | |
| Teljes teljesítmény/áramfelvétel (12 kW-os lézerrel) | 56 kW/112 A | |
| Teljes teljesítmény/áramfelvétel (6 kW-os lézerrel) | × | |
| Teljes teljesítmény/áramfelvétel (3 kW-os lézerrel) | × | |
| Vágási pontossági paraméter (1 mm-es rozsdamentes acél vágás) | φ30 mm-es körkörösségi pontosság | ≤0,1 mm |
| 30 mm-es két szomszédos oldal hosszának tűrése | ≤0,05 mm | |
| 190 mm-es két szomszédos oldal hosszának tűrése | ≤0,05 mm | |
| 190 mm-es átló tűrése | ≤0,1 mm | |
| Mechanikai konfiguráció | Gépágy szerkezete | Csővázas hegesztett gépágy (350x250x8mm) |
| Gerenda szerkezet | Acél-alumínium gerenda | |
| Vezetősín | XT LASER vezetősín | |
| Fogasléc | XT LASER állvány | |
| Szervomotor és meghajtás | VEICHI bus kommunikációs nagysebességű szervomotor (X:1KW Y:1KW Z:0.75KW) | |
| Reduktor / sebességcsökkentő | XT LASER sebességcsökkentő | |
| Automatikus kenési funkció | ●(beleértve a Z tengelyt is) | |
| Vágóasztal lamellák vastagsága | 5 mm (≤30000 W); 8 mm (≥40000 W) | |
| Gépágy hővédő kerámia betétekkel | ●≥6000 W-os szabvány | |
| Szegmentált porelszívó rendszer | ○ | |
| Forgó kezelőasztal | ● Független vezérlőkonzol | |
| Elektromos konfiguráció | Fő elektromos konfiguráció | ●Siemens |
| Vezérlőrendszer + Vágófej | × | |
| × | ||
| ●12-20KW 6000+B4 sorozat | ||
| ●≥30KW 8000+B6 sorozat (professzionális nesting funkcióval, SkyEye-jal) | ||
| ○12-20KW 8000+B6 sorozat (professzionális nesting funkcióval, SkyEye-jal) | ||
| Fészekrakó szoftver | ●Hálózati beágyazás | |
| Arányos szelep | ●Aventics | |
| Monitor mérete | 21,5 hüvelyk | |
| Intelligens konfiguráció | Technológiai könyvtár | ● |
| Segédgáz alacsony nyomás riasztás | ●＞6000 W kiegészítő külső | |
| N₂ gáz arányos szelep | ○≤6KW Opcionális ●≥12KW Standard | |
| Oldalsó fúvásos hűtés | ●≥6000 W-os szabvány | |
| Biztonsági fényfüggöny | ● | |
| Fúvóka öntisztítás | ● | |
| Segédeszköz | XT LASER vízhűtő | XT LASER vízhűtő (specifikáció nem megengedett) |
| Porelszívás | ●Centrifugális ventilátor (7,5 kW) | |
| Opcionális konfiguráció | XT LASER porleválasztó (ventilátor nélkül) | ○XT LASER porgyűjtő |
| WIFI funkció | ○ | |
| XT LASER légkompresszor | ○XT LASER légkompresszor | |
| XT LASER feszültségstabilizátor | ○XT LASER feszültségstabilizátor | |
| Elektromos szekrény (klímával) | ○ | |
| Védőszemüveg | ● | |
| Alaplemez és tögzítő dübelcsavar | ○ | |
| VÁGÁS | |
| Rozsdamentes acél | √ |
| Szénacél | √ |
| Alumínium | √ |
| Sárgaréz | √ |
| Horganyzott lemez | √ |
| Titánötvözet | √ |
| Elektrolit lemez | √ |
A rendszer támogatja a többszintű perforálási műveleteket, amelyek hatékonyan lerövidítik a furatkészítés idejét. Ez gyorsabb anyagátvágást és nagyobb termelékenységet biztosít az ipari CNC fiber lézervágás során.
Az intelligens érzékelő rendszer előre felismeri a lemez deformációját vagy felhajlását, és valós időben elkerüli az akadályokat. Ez védi a lézervágó fejet, csökkenti a karbantartási költségeket és növeli a fiber lézervágó gép üzembiztonságát.
Professzionális nesting szoftver
Az intelligens táblakiosztó szoftver akár 28%-kal javítja az anyagkihasználást, miközben 70%-kal csökkenti a manuális műveletek számát, így hatékonyabb CNC fiber lézervágást tesz lehetővé.

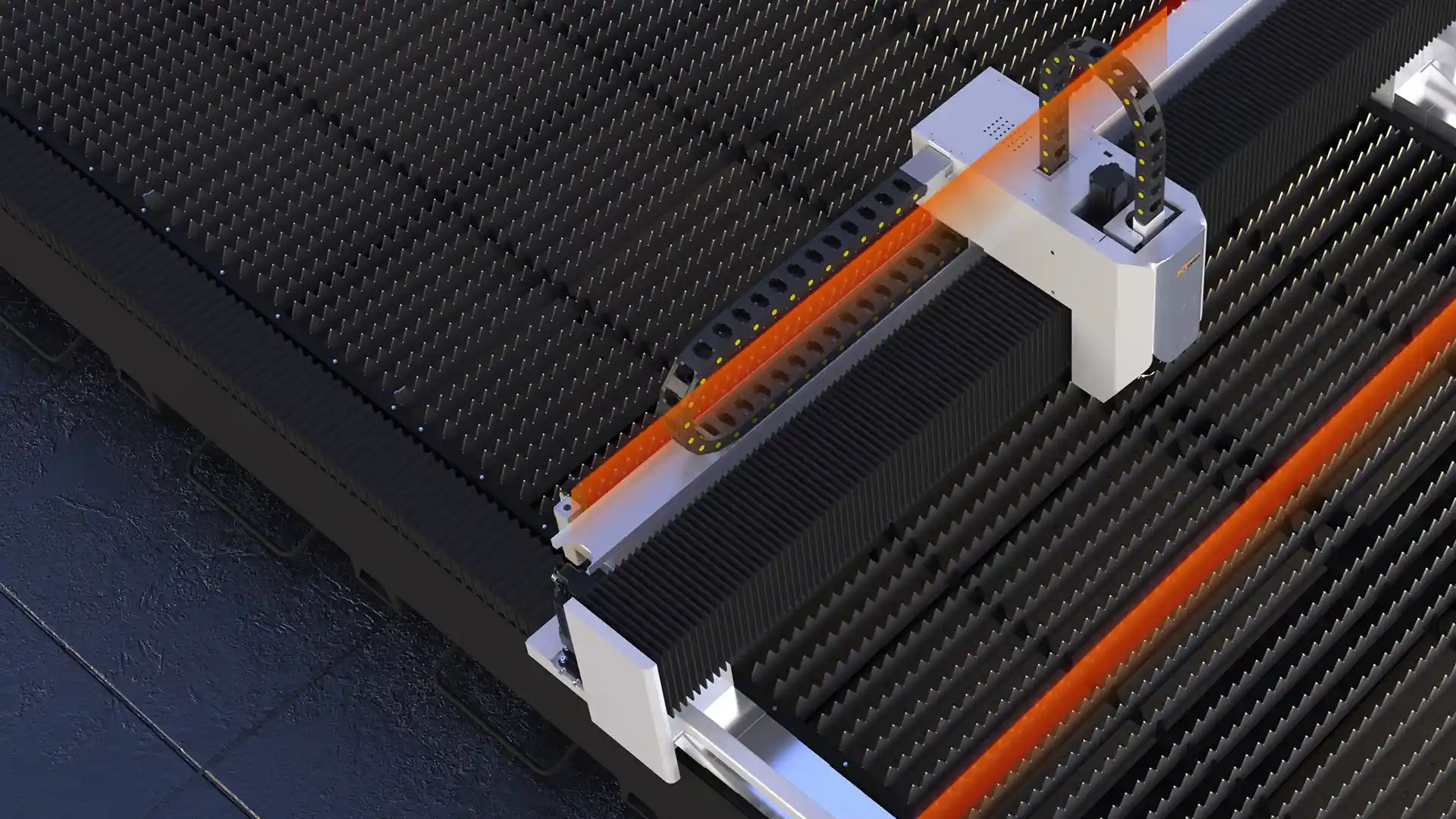

Többlépcsős perforálás
A rendszer támogatja a többszintű perforálási műveleteket, amelyek jelentősen lerövidítik a fúrási időt. Ez gyorsabb anyagátvágást és hatékonyabb CNC fiber lézervágást tesz lehetővé.
Perforálás utáni salakeltávolítás
A perforálás befejezése után a rendszer gyorsan eltávolítja a visszamaradt salakot és törmeléket. Ez tisztább furatot, jobb élminőséget és stabilabb CNC fiber lézervágási folyamatot biztosít.

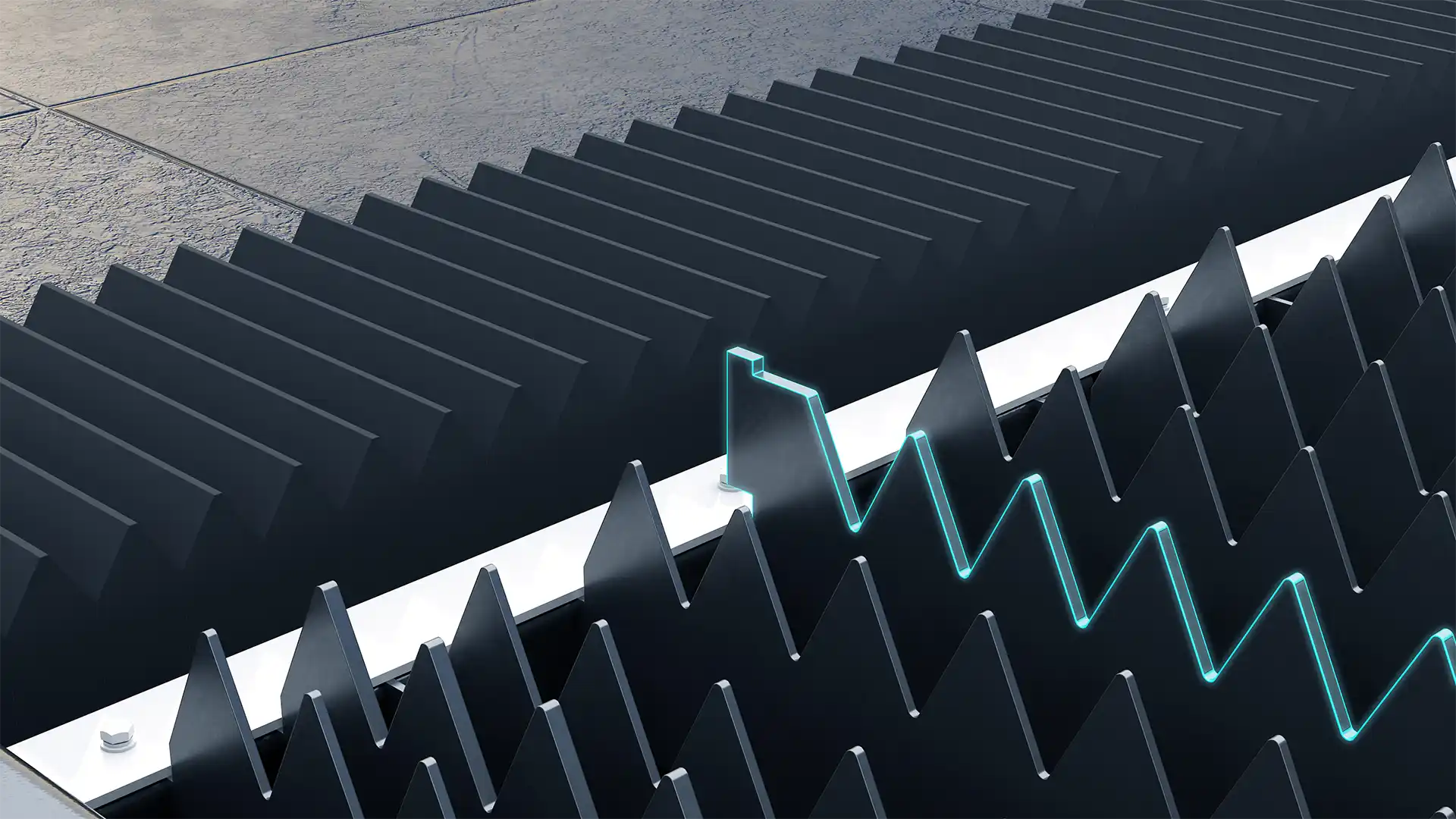

Ütközéselkerülő funkció
Az intelligens „frog jump” mozgás automatikusan elkerüli az akadályokat, így védi a lézervágó fejet a sérülésektől és növeli a berendezés üzembiztonságát.

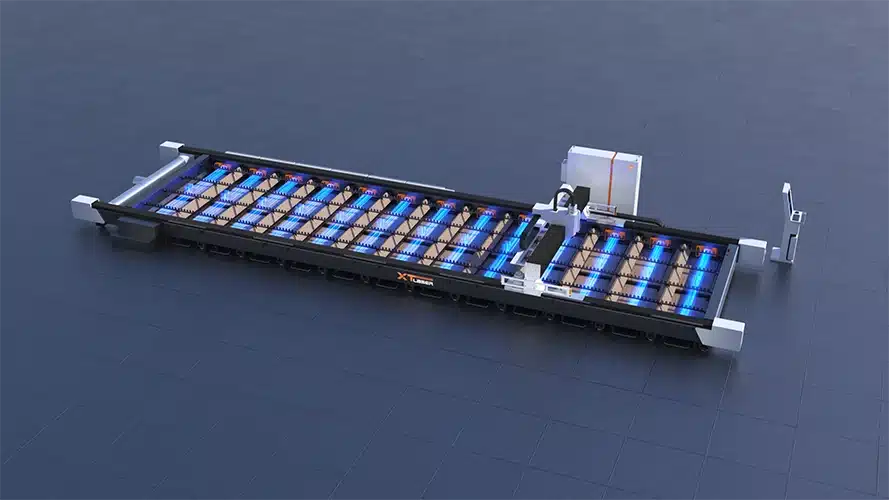

Zónás porelszívó rendszer
A független vezérlésű, szekcionált porelszívás pontosan a vágási területen távolítja el a füstöt és a port. Ez tisztább munkakörnyezetet és stabilabb működést biztosít az ipari CNC fiber lézervágó gép számára.

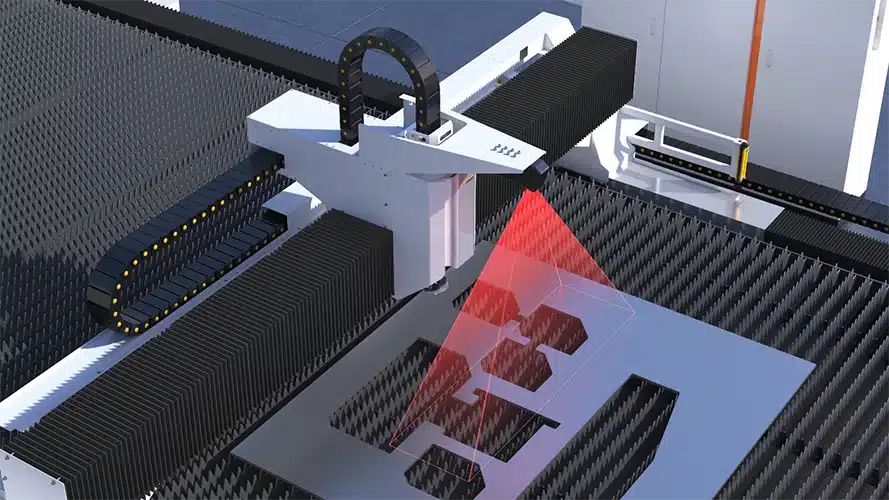

Intelligens maradékanyag-kezelő modul
A rendszer automatikusan felismeri és rögzíti a megmaradt lemezanyag adatait, így pontosan kezelhető és újra felhasználható. Ez javítja az anyagkihasználást és csökkenti a gyártási veszteséget a lézervágási folyamat során.
Intelligens hőmérséklet-szabályozás
Az automatikus hőmérséklet-szabályozás stabil vágási körülményeket biztosít a teljes munkafolyamat során. Ez javítja a vágási minőséget és növeli az ipari CNC fiber lézervágó gép megbízhatóságát hosszabb üzemidő esetén is.

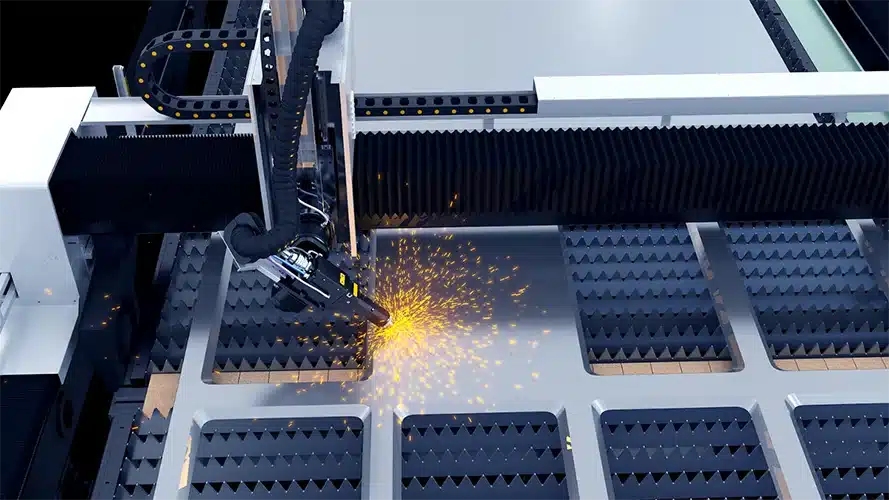

Ferde élvágás (Bevel cutting)
A ferde élvágási technológia lehetővé teszi az élkiképzést már a vágási folyamat során. Ez csökkenti az utólagos megmunkálási lépéseket és jelentősen mérsékli a gyártási költségeket.
Ha szeretné fejleszteni a termelését, bővíteni a szolgáltatásait, kérjen tőlünk ajánlatot minőségi lézervágó gépre.
Szakértő csapatunk 24 órán belül felveszi Önnel a kapcsolatot.
Autógyártás, reklámfeliratok, építőipari gépek, liftgyártás, konyhaszekrények, orvostechnikai eszközök
Az XT Laser W32130 nagyformátumú fiber lézervágó gép lehetővé teszi rendkívül nagy méretű fémlemezek feldolgozását egyetlen munkafolyamatban. Ez jelentősen csökkenti az anyagmozgatást és az újrapozicionálás szükségességét, ami gyorsabb és hatékonyabb gyártást eredményez. A nagy munkaterület különösen előnyös olyan ipari alkalmazásokban, ahol a méret és a termelékenység kulcsszerepet játszik.
A W32130 fiber lézervágó gép alkalmas szénacél, rozsdamentes acél, alumínium és egyéb fémek vágására. A nagy teljesítményű lézerforrás lehetővé teszi különböző vastagságú anyagok hatékony feldolgozását, miközben a vágási él tiszta és egyenletes marad. Ez csökkenti az utófeldolgozás szükségességét és javítja a gyártási hatékonyságot.
Ez a modell elsősorban nagyipari gyártók számára ideális, akik nagyméretű alkatrészeket vagy szerkezeti elemeket állítanak elő. Különösen előnyös acélszerkezet-gyártás, gépipari termelés és más nagy volumenű ipari alkalmazások esetén, ahol a nagy munkaterület és a magas termelékenység kulcsfontosságú.
A fiber lézervágás gyors, pontos és energiahatékony megoldást kínál, amely felülmúlja a hagyományos vágási technológiákat. Kevesebb karbantartást igényel, hosszabb élettartamú, és kiváló minőségű vágási felületet biztosít, ami különösen fontos nagy ipari projektek esetén.
A W32130 legnagyobb előnye az extra nagy munkaterület, amely lehetővé teszi még nagyobb lemezek feldolgozását, mint a kisebb modellek esetében. Ez különösen fontos olyan gyártási környezetben, ahol a cél a lehető legkevesebb megszakítással történő, folyamatos gyártás, és ahol a nagy méretű alkatrészek kezelése mindennapos.
A W32130 fiber lézervágó gép kifejezetten nagy volumenű ipari gyártásra készült, ahol a cél a maximális kihasználtság és a folyamatos működés. A nagy munkaterület és a nagy teljesítményű lézer kombinációja lehetővé teszi, hogy rövid idő alatt nagy mennyiségű alkatrészt állítsanak elő.
Ekkora méretű fiber lézervágó gép akkor indokolt, ha a gyártás során rendszeresen nagyméretű lemezeket kell feldolgozni, vagy ha a cél a gyártási folyamatok egyszerűsítése és gyorsítása. Ez különösen fontos olyan iparágakban, ahol a méretből adódó logisztikai kihívások jelentősek.
A W32130 nagy munkaterület ellenére is magas pontosságot biztosít, amely megfelel az ipari követelményeknek. A stabil szerkezet és a fejlett vezérlés lehetővé teszi, hogy még nagy méretű alkatrészek esetén is pontos és megbízható vágás valósuljon meg.
A nagyobb munkaterület csökkenti a lemezek újrapozicionálásának szükségességét, ami gyorsabb gyártást és kevesebb hibalehetőséget eredményez. Ez különösen fontos nagy volumenű termelés esetén, ahol minden időmegtakarítás jelentős költségelőnyt jelent.
A W32130 integrálható különböző automatizált anyagkezelő rendszerekkel, amelyek lehetővé teszik a folyamatos és hatékony működést. Az automatizálás csökkenti az emberi beavatkozás szükségességét, növeli a termelékenységet és stabilabb gyártási folyamatot biztosít.
