A 2540 × 12500 mm munkaterület és a 12–60 kW lézerteljesítmény lehetővé teszi a nagy méretű és vastag fémlemezek gyors, precíz CNC vágását ipari gyártási környezetben.
A 2540 × 12500 mm munkaterület és a 12–60 kW lézerteljesítmény lehetővé teszi a nagy méretű és vastag fémlemezek gyors, precíz CNC vágását ipari gyártási környezetben.

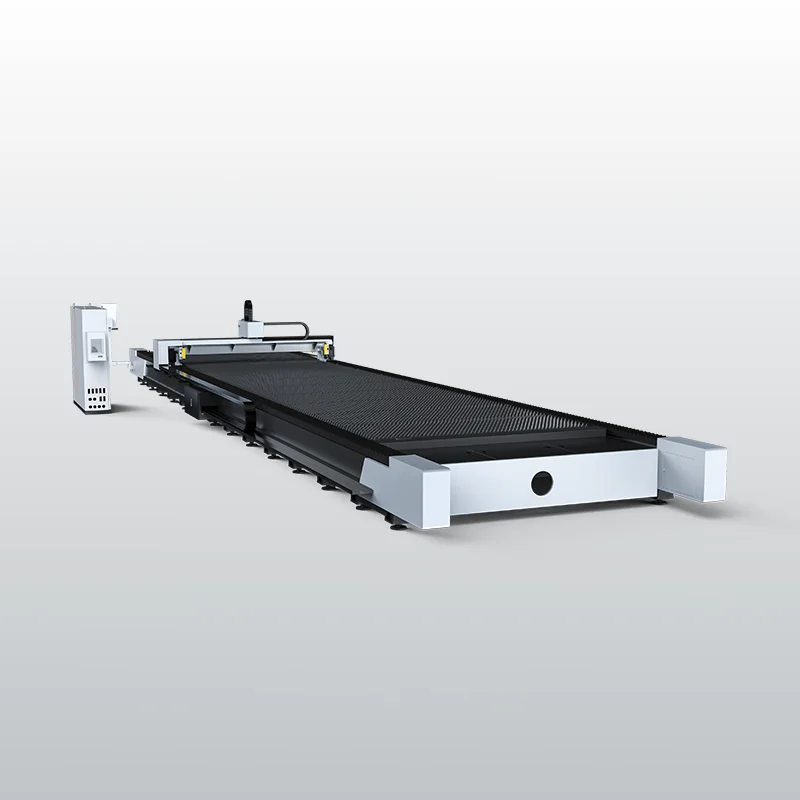

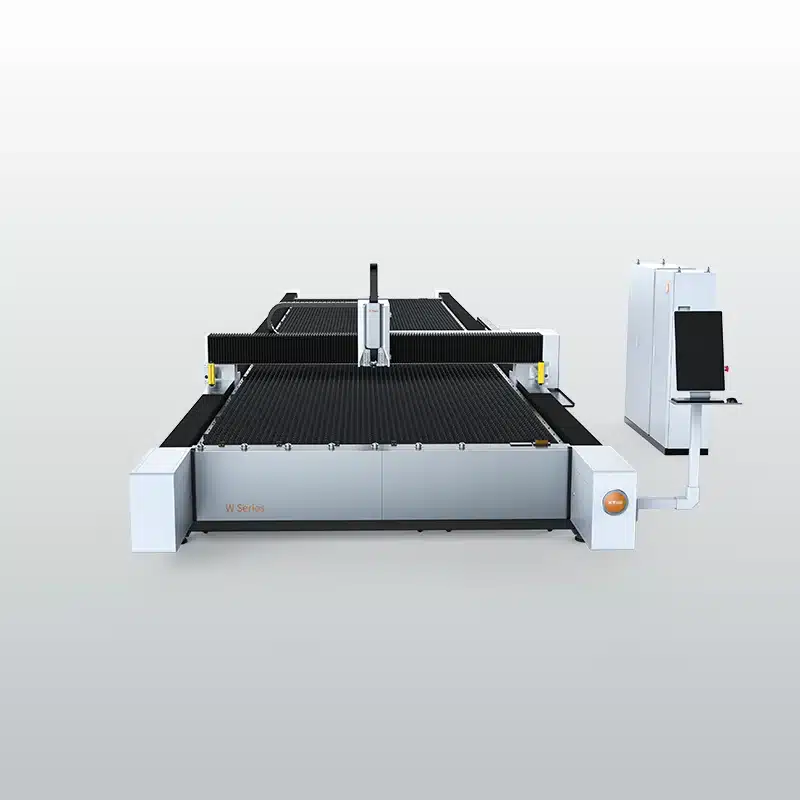

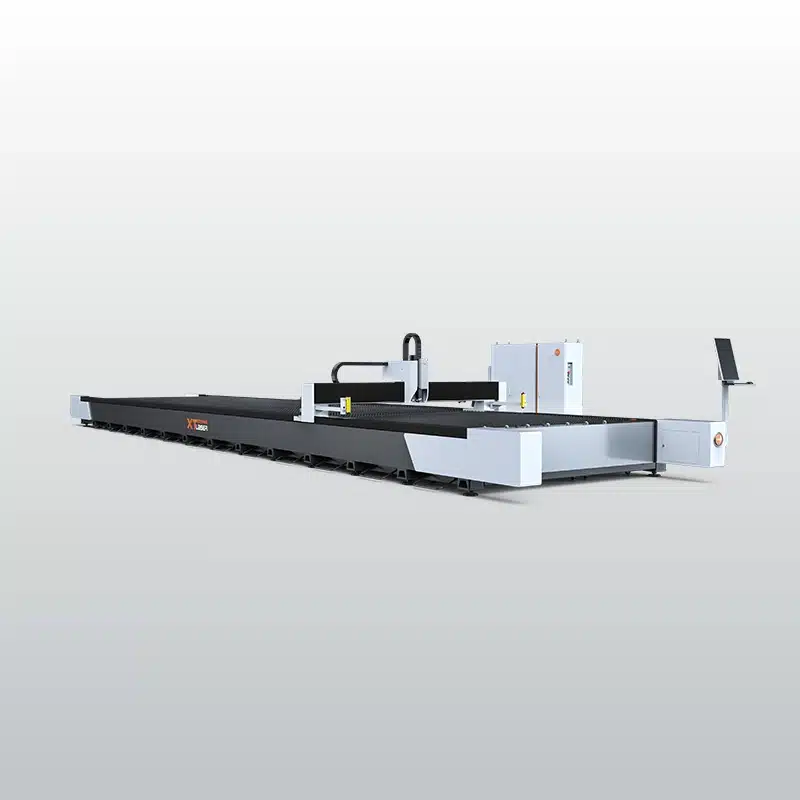

Az XT-Laser W25125 nagyformátumú fiber lézervágó gép kifejezetten nagy méretű acéllemezek és vastag fémalkatrészek feldolgozására készült. A nagy teljesítményű lézerforrás, a stabil gépszerkezet és a nagy munkaterület hatékony ipari lemezmegmunkálást biztosít nehézipari alkalmazásokban.
| Paraméter | Érték |
|---|---|
| Modell | XT-W25125 (V2.0) |
| Munkaterület | 2540 × 12500 mm |
| Lézerteljesítmény | 12 kW – 60 kW |
| Max gyorsulás | 1.2 G |
| Vágási anyag | szénacél, rozsdamentes acél |
Az XT-Laser W25125 sorozatot olyan gyártóüzemek számára tervezték, ahol nagy méretű lemezek és vastag acél alkatrészek feldolgozása szükséges. A nagy teljesítményű fiber lézer, a stabil gépváz és a precíz CNC vezérlés együttesen biztosítja a megbízható ipari vágási teljesítményt.
Az XT-Laser W25125 nagyformátumú fiber lézervágó gép extrém méretű fémlemezek precíz CNC vágására készült. A nagy munkaterület és a 12–60 kW lézerteljesítmény hatékony ipari lemezmegmunkálást tesz lehetővé.
A rendszer egyidejűleg teljes vagy több lemez betöltését is támogatja. A 12–60 kW teljesítményű fiber lézer akár 1–50 mm vastag szénacél és rozsdamentes acél gyors és pontos vágását teszi lehetővé.
A nagy szilárdságú szénacélból készült, alacsony súlypontú hegesztett szerkezet kiváló stabilitást biztosít. A belső tágulási hézagok csökkentik a hő okozta deformációt és akár 20-szoros élettartamot biztosítanak.
A tudományosan optimalizált lamellaosztás akár 80%-kal csökkenti a salak felhalmozódását, így tisztább vágási felületet és egyszerűbb karbantartást biztosít az ipari lézervágás során.
Az elülső és hátsó nagy érzékenységű fényfüggöny szenzorok azonnal leállítják a gépet akadály észlelésekor. Ez átfogó védelmet biztosít a kezelők számára.
A különálló elektromos vezérlőszekrény megkönnyíti a karbantartást és hatékony hőelvezetést biztosít. Ez stabil, folyamatos működést garantál az ipari CNC fiber lézervágó gép számára.
A svájci importból származó fogazott rögzítő alátétek hatékonyan csillapítják a rezgéseket és megakadályozzák a csavarok kilazulását. Ez segít elkerülni a keresztgerenda elmozdulását, így biztosítva a stabil és nagy pontosságú CNC fiber lézervágást.
| Paraméter- és konfigurációs lista: ● Standard konfiguráció, ○ Opcionális konfiguráció,× Konfiguráció nem szükséges | ||
| Tétel | Altétel | XT-W25125 |
| Alapvető információk | Munkaméret | 2540x12500 mm |
| Asztal teherbírása | ≤40kw（19600kg）80mm | |
| Gép méretei | 15550x3400x1800 | |
| Gép tömege (a lézer teljesítménytől függően eltér) | 10000 kg | |
| Maximális sebesség | 120 m/perc | |
| Maximális gyorsulás | 1,2G | |
| Pozicionálási pontosság | ±0,03 mm/m | |
| Anyag átférési magasság | 135 mm | |
| Újrapozicionálási pontosság | ±0,05 mm | |
| Gép teljesítmény | Teljes teljesítmény/áramfelvétel (60 kW-os lézerrel) | × |
| Teljes teljesítmény/áramfelvétel (40 kW-os lézerrel) | 173 kW/346 A | |
| Teljes teljesítmény/áramfelvétel (30 kW-os lézerrel) | 130 kW/260 A | |
| Teljes teljesítmény/áramfelvétel (20 kW-os lézerrel) | 89 kW/178 A | |
| Teljes teljesítmény/áramfelvétel (12 kW-os lézerrel) | 56 kW/112 A | |
| Teljes teljesítmény/áramfelvétel (6 kW-os lézerrel) | 30 kW/60 A | |
| Teljes teljesítmény/áramfelvétel (3 kW-os lézerrel) | × | |
| Vágási pontossági paraméter (1 mm-es rozsdamentes acél vágás) | φ30 mm-es körkörösségi pontosság | ≤0,1 mm |
| 30 mm-es két szomszédos oldal hosszának tűrése | ≤0,05 mm | |
| 190 mm-es két szomszédos oldal hosszának tűrése | mm | |
| 190 mm-es átló tűrése | ≤0,1 mm | |
| Mechanikai konfiguráció | Gépágy szerkezete | Csőhegesztett gépágy |
| Gerenda szerkezet | Alumínium profil modul | |
| Vezetősín | XTLASER vezetősín | |
| Fogasléc | XTLASER állvány | |
| Szervomotor és meghajtás | VEICHI busz nagysebességű szervomotor (X: 1 kW Y: 1,5 kW Z: 0,75 kW) | |
| Reduktor / sebességcsökkentő | XTLASER Reducer | |
| Automatikus kenési funkció | ●(beleértve a Z tengelyt is) | |
| Vágóasztal lamellák vastagsága | 3 mm (≤6000 W); 5 mm (＞6000 W) | |
| Gépágy hővédő kerámia betétekkel | ●≥6000WStandard | |
| Szegmentált porelszívó rendszer | ○ | |
| Forgó kezelőasztal | ● Független vezérlőkonzol | |
| Elektromos konfiguráció | Fő elektromos konfiguráció | ●Siemens |
| Vezérlőrendszer + Vágófej | × | |
| ●6KW 4000E+B4 sorozat | ||
| ●12-20KW 6000+B4 sorozat | ||
| ●≥30KW 8000+B6 sorozat (professzionális nesting funkcióval, SkyEye-jal) | ||
| ○12-20KW 8000+B6 sorozat (professzionális nesting funkcióval, SkyEye-jal) | ||
| Fészekrakó szoftver | ●Hálózati beágyazás | |
| Arányos szelep | ●Aventics | |
| Monitor mérete | 21,5 hüvelyk | |
| Intelligens konfiguráció | Technológiai könyvtár | ● |
| Segédgáz alacsony nyomás riasztás | ●>6000 W-os kiegészítő külső egység | |
| N₂ gáz arányos szelep | ○≤6KW Opcionális ●≥12KW Standard | |
| Oldalsó fúvásos hűtés | ●≥6000WStandard | |
| Biztonsági fényfüggöny | ● | |
| Fúvóka öntisztítás | ● | |
| Segédeszköz | XT LASER vízhűtő | XT LASER vízhűtő (specifikáció nem megengedett) |
| Porelszívás | ●Centrifugális ventilátor (5,5 kW) | |
| Opcionális konfiguráció | XT LASER porleválasztó (ventilátor nélkül) | ○XT LASER porgyűjtő |
| WIFI funkció | ○ | |
| XT LASER légkompresszor | ○XT LASER légkompresszor | |
| XT LASER feszültségstabilizátor | ○XT LASER feszültségstabilizátor | |
| Elektromos szekrény (klímával) | ○ | |
| Védőszemüveg | ● | |
| Alaplemez és tögzítő dübelcsavar | ○ | |
| VÁGÁS | |
| Rozsdamentes acél | √ |
| Szénacél | √ |
| Alumínium | √ |
| Sárgaréz | √ |
| Horganyzott lemez | √ |
| Titánötvözet | √ |
| Elektrolit lemez | √ |
Professzionális nesting szoftver
Az intelligens táblakiosztó szoftver akár 28%-kal javítja az anyagkihasználást, miközben 70%-kal csökkenti a manuális műveletek számát, így hatékonyabb CNC fiber lézervágást tesz lehetővé.
Többlépcsős perforálás
A rendszer támogatja a többszintű perforálási műveleteket, amelyek jelentősen lerövidítik a fúrási időt. Ez gyorsabb anyagátvágást és hatékonyabb CNC fiber lézervágást tesz lehetővé.
Perforálás utáni salakeltávolítás
A perforálás befejezése után a rendszer gyorsan eltávolítja a visszamaradt salakot és törmeléket. Ez tisztább furatot, jobb élminőséget és stabilabb CNC fiber lézervágási folyamatot biztosít.
Ütközéselkerülő funkció
Az intelligens „frog jump” mozgás automatikusan elkerüli az akadályokat, így védi a lézervágó fejet a sérülésektől és növeli a berendezés üzembiztonságát.
Intelligens maradékanyag-kezelő modul
A rendszer automatikusan felismeri és rögzíti a megmaradt lemezanyag adatait, így pontosan kezelhető és újra felhasználható.

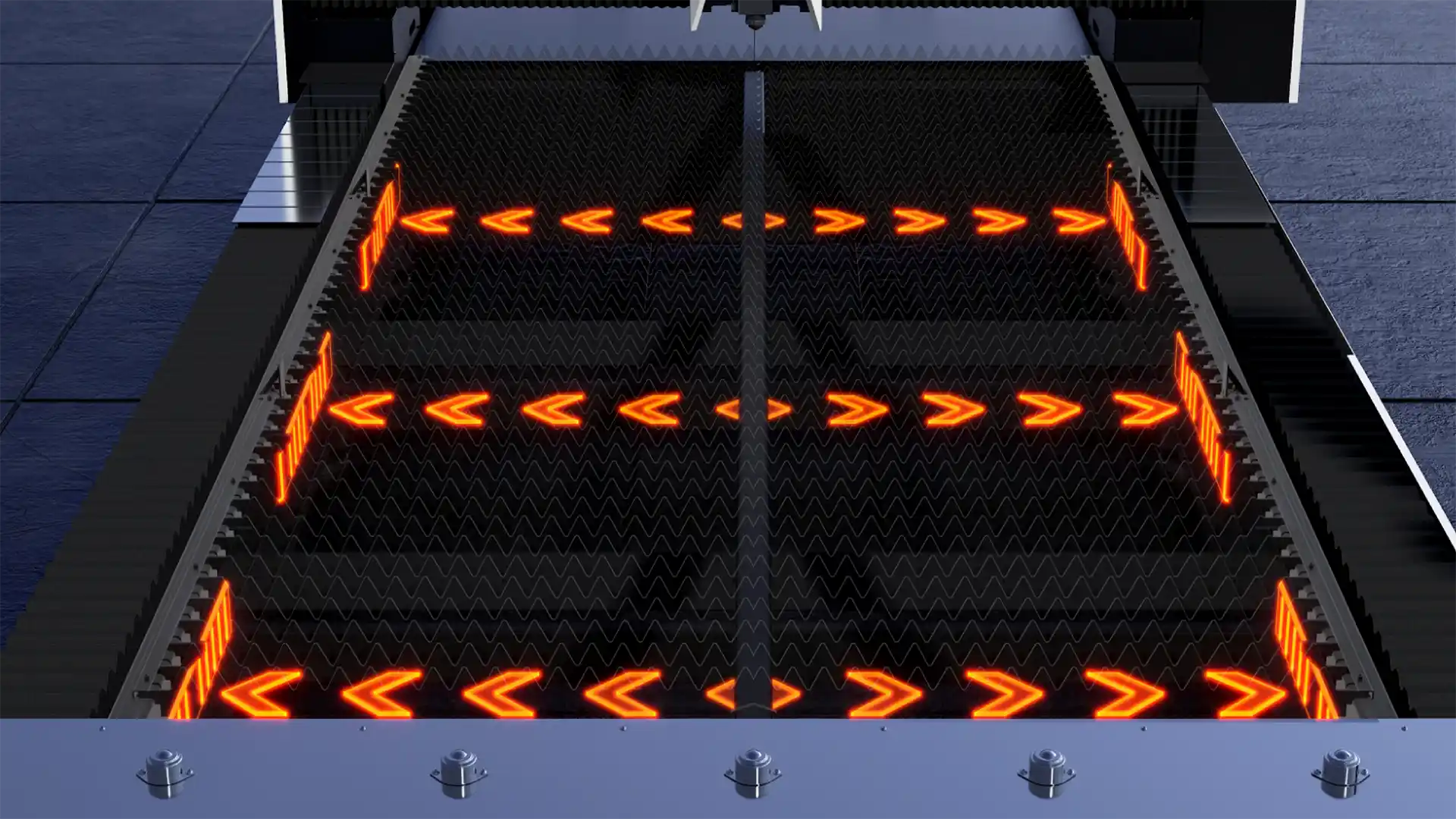

Válaszfal portalanítás
A független vezérlésű, szekcionált porelszívás pontosan a vágási területen távolítja el a füstöt és a port.
Intelligens hőmérséklet-szabályozás
Automatikus hőmérséklet-szabályozás a stabil vágásért
Ha szeretné fejleszteni a termelését, bővíteni a szolgáltatásait, kérjen tőlünk ajánlatot minőségi lézervágó gépre.
Szakértő csapatunk 24 órán belül felveszi Önnel a kapcsolatot.

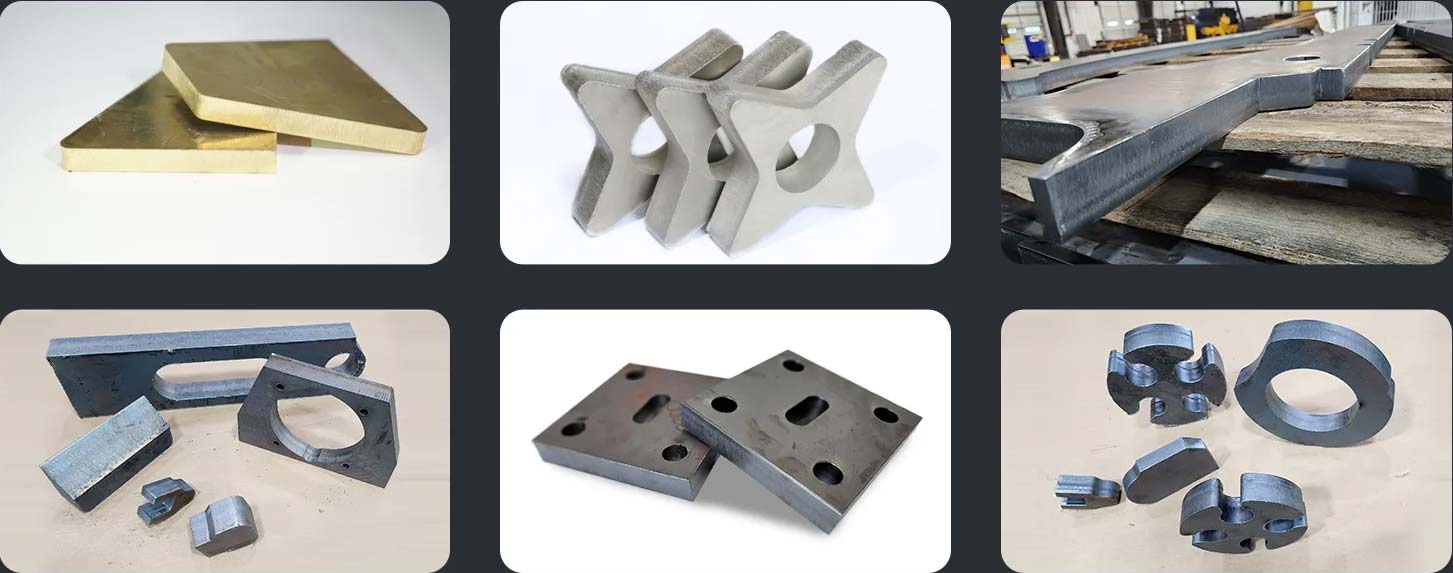

Autógyártás, reklámfeliratok, építőipari gépek, liftgyártás, konyhaszekrények, orvostechnikai eszközök
A W25125 fiber lézervágó gép alkalmas szénacél, rozsdamentes acél, alumínium és egyéb fémek precíz vágására. A nagy teljesítményű lézerforrás lehetővé teszi különböző vastagságú anyagok hatékony feldolgozását, miközben a vágási él tiszta és sorjamentes marad. Ez különösen fontos ipari gyártás során, ahol a minőség és a sebesség egyaránt kulcsfontosságú.
Ez a nagyformátumú fiber lézervágó gép elsősorban olyan vállalkozások számára készült, amelyek nagy méretű lemezek feldolgozásával foglalkoznak. Ide tartoznak például acélszerkezet-gyártók, ipari beszállítók és olyan cégek, ahol nagy méretű alkatrészeket kell pontosan és hatékonyan előállítani.
A fiber lézervágás gyorsabb, pontosabb és energiahatékonyabb technológia, mint a hagyományos CO2 lézervágás vagy plazmavágás. Kevesebb karbantartást igényel, hosszabb élettartamú, és kiváló vágási minőséget biztosít, ami különösen fontos nagy méretű alkatrészek gyártásánál.
A W25125 modell egyik legfontosabb jellemzője a nagy munkaterület, amely lehetővé teszi nagyméretű lemezek egyetlen befogásban történő feldolgozását. Ez nemcsak gyorsabbá teszi a gyártást, hanem csökkenti a hibalehetőségeket is, mivel kevesebb manuális beavatkozásra van szükség az anyag áthelyezése során.
Nagyformátumú fiber lézervágó gépet akkor érdemes választani, ha a gyártás során rendszeresen nagy méretű lemezeket kell feldolgozni, vagy ha a cél a gyártási folyamatok optimalizálása és a termelékenység növelése. Ez különösen igaz olyan iparágakban, ahol a méret és a pontosság egyaránt kritikus tényező.
A W25125 fiber lézervágó gép nagy méretű munkaterület mellett is magas pontosságot biztosít, amely akár ±0,03 mm tartományban lehet. A stabil gépszerkezet és a precíz vezérlés garantálja, hogy még nagy alkatrészek esetén is megmarad a vágási minőség.
A nagy munkaterület egyik legnagyobb előnye, hogy csökkenti az anyag újrapozicionálásának szükségességét. Ez nemcsak gyorsabb gyártást eredményez, hanem csökkenti a hibalehetőségeket is, így javítja az elkészült termékek minőségét és növeli a gyártás megbízhatóságát.
A W25125 fiber lézervágó gép integrálható különböző automatizálási megoldásokkal, például automata lemezbetöltő és kirakó rendszerekkel. Ez lehetővé teszi a folyamatos, hatékony működést, ami különösen fontos nagy volumenű ipari gyártás esetén.
A W25125 legnagyobb előnye a nagyformátumú munkaterület és a precíziós vágási képesség kombinációja. Míg más modellek inkább sebességre vagy kompakt méretre optimalizáltak, ez a gép kifejezetten nagy méretű lemezek hatékony és pontos feldolgozására készült, így ideális választás nagyobb ipari alkalmazásokhoz.
