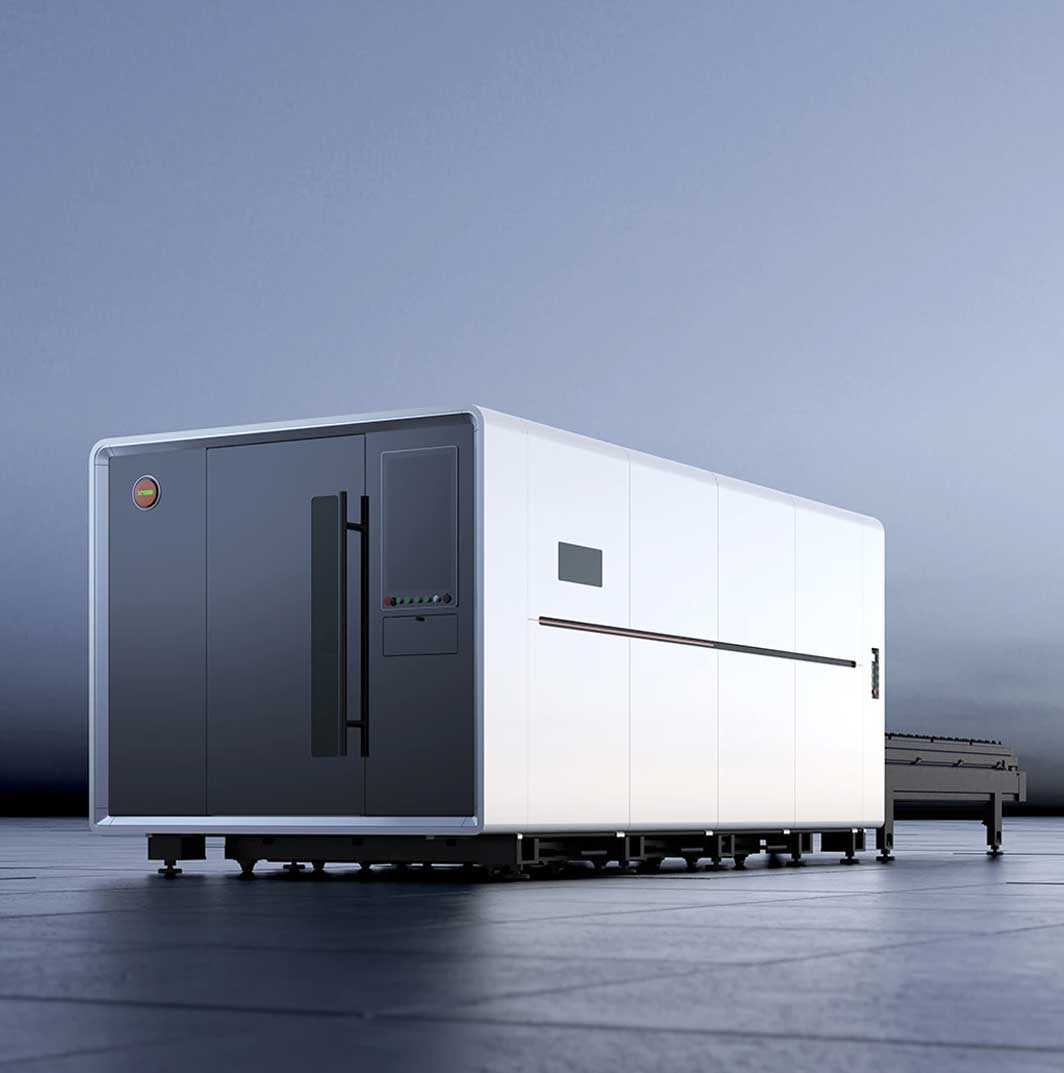

Az XT Laser G Series ipari zártkörű szálerősítésű lézervágó gép, 3kW-tól 60kW-ig elérhető teljesítménnyel. Dupla csereasztal, automatikus kenés, ±0,03 mm pozicionálási pontosság.
Az XT Laser G Series ipari zártkörű szálerősítésű lézervágó gép, 3kW-tól 60kW-ig elérhető teljesítménnyel. Dupla csereasztal, automatikus kenés, ±0,03 mm pozicionálási pontosság.
Az XT-Laser G széria a modern fémmegmunkálás csúcskategóriás megoldása. Ezek a nagyteljesítményű ipari fiber lézervágó gépek 7 különböző lézerfejjel (3-60 kW teljesítménnyel) rendelhetőek, így a vékony fémlemezektől a kifejezetten nagy vastagságú acél is feldolgozható. Szénacél, rozsdamentes acél és alumínium nagy sebességű, precíziós vágására lettek tervezve.
| Modell | Feldolgozási terület |
|---|---|
| XT-G1530 | 1530 × 3050 mm |
| XT-G2040 | 2030 × 4050 mm |
| XT-G2060 | 2030 × 6050 mm |
| XT-G2560 | 2530 × 6050 mm |
A különböző méretek lehetővé teszik, hogy a gép pontosan illeszkedjen a gyártási igényekhez – legyen szó standard táblaméretről vagy nagy formátumú lemezmegmunkálásról.
Az XT-Laser G széria fiber lézervágó gépei nemcsak kiemelkedő vágási teljesítményt kínálnak, hanem fejlett ipari konstrukcióval és automatizált rendszerekkel biztosítják a hosszú távú stabilitást. A nagyteljesítményű CNC vezérlés, a masszív gépágy, az intelligens porelszívás és a cserélhető asztalos kialakítás együttesen teszik a G szériát megbízható megoldássá vastaglemez- és nagyformátumú fémmegmunkáláshoz.
A G széria extrém nagy teljesítményű fiber lézerforrása lehetővé teszi a vastag acéllemezek gyors és precíz átvágását. A stabil sugárminőség és a fejlett vezérlés garantálja az egyenletes, sorjamentes vágási felületet még nagy vastagság esetén is.
A zónánként vezérelt, nagyméretű légcsatornával ellátott elszívó rendszer akár 60%-kal hatékonyabb por- és füstelszívást biztosít. Ez javítja a munkakörnyezetet és csökkenti a karbantartási igényt.
A nagy szilárdságú ásványi kompozit gépágy ellenáll a magas hőterhelésnek és a tartós, nagy igénybevételű működésnek. Nem deformálódik hosszú távon sem, így biztosítja a folyamatos pontosságot ipari termelési környezetben.
A speciális köracél kialakítású, égésálló asztalfelület csökkenti a hő okozta károsodást. A gyorsan eltávolítható lamellatartók megkönnyítik a karbantartást és növelik a munkafelület élettartamát.
Az XYZ tengelyek automatikus kenőrendszere időszakosan, emberi beavatkozás nélkül biztosítja a megfelelő kenést. Ez csökkenti a mechanikai kopást és növeli a gép élettartamát.
Az európai szabványnak megfelelő, teljesen zárt burkolat hatékonyan blokkolja a lézersugárzást, a szikrákat és a füstöt. A kialakítás egyszerre szolgálja a kezelő biztonságát és az üzemi környezetvédelmi előírások betartását.
A duplex exchange platform lehetővé teszi, hogy a vágás és az anyagcsere egy időben történjen. Ez jelentősen csökkenti az állásidőt és akár megduplázhatja a gyártási hatékonyságot.
A G széria több táblaméretben érhető el:
A megfelelő méret kiválasztása optimalizálja az anyagkihasználást és a gyártási kapacitást.
| Paraméter- és konfigurációs lista: ● Standard konfiguráció, ○ Opcionális konfiguráció,× Konfiguráció nem szükséges | ||||||||||
| Tétel | Altétel | XT-G1530 (2.1) | XT-G2040 (2.0) | XT-G2060 (2.0) | XT-G2560 (2.0) | |||||
| Alapvető információk | Munkaméret | 1530X3050 | 2030x4050 | 2030x6050 | 2530X6050 | |||||
| Asztal teherbírása | ≤6 kW (950 kg) 25 mm ≤30 kW (1800 kg) 50 mm40 kW/60 kW (3600 kg) 100 mm | ≤6 kW (1650 kg) 25 mm ≤30 kW (3200 kg) 50 mm40 kW/60 kW (6500 kg) 100 mm | ≤6 kW (2450 kg) 25 mm ≤30 kW (4800 kg) 50 mm40 kW/60 kW (9600 kg) 100 mm | ≤6 kW (3000 kg) 25 mm ≤30 kW (6000 kg) 50 mm40 kW/60 kW (12000 kg) 100 mm | ||||||
| Gép méretei | 8225*2260*2132 | 10605*3160*2242 | 14800*3160*2242 | 14800*3750*2242 | ||||||
| Gép súlya (teljesítménytől függően változhat) | 4500 kg (6 kW) 4700 kg (12-30 kW)5700 kg (40 kW/60 kW) | 6700 kg (6 kW) 7000 kg (12-30 kW)8600 kg (40 kW/60 kW) | 9000 kg (6 kW) 9500 kg (12-30 kW)10700 kg (40 kW/60 kW) | 10000 kg (6 kW) 11000 kg (12-30 kW)13500 kg (40 kW/60 kW) | ||||||
| A leggyorsabb gépasztal-csereidő | 25 másodperc | 30-as évek | 40-es évek | 40-es évek | ||||||
| Maximális sebesség | 120 m/perc | 120 m/perc | 120 m/perc | 120 m/perc | ||||||
| Maximális gyorsulás | 1,5G | 1,5G | 1,5G | 1,5G | ||||||
| Anyagszabad magasság | 110 mm | 110 mm | 110 mm | 110 mm | ||||||
| Pozicionálási pontosság | ±0,03 mm/m | ±0,03 mm/m | ±0,03 mm/m | ±0,03 mm/m | ||||||
| Újrapozicionálási pontosság | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ||||||
| Teljes gépteljesítmény | Teljes teljesítmény/áram (60 kW-os lézerforrással) | 245 kW/480 A | 245 kW/480 A | 245 kW/480 A | 245 kW/480 A | |||||
| Teljes teljesítmény/áram (40 kW-os lézerforrással) | 165 kW/330 A | 165 kW/330 A | 165 kW/330 A | 165 kW/330 A | ||||||
| Teljes teljesítmény/áram (30 kW-os lézerforrással) | 130 kW/260 A | 130 kW/260 A | 130 kW/260 A | 130 kW/260 A | ||||||
| Teljes teljesítmény/áram (20 kW-os lézerforrással) | 91 kW/182 A | 91 kW/182 A | 91 kW/182 A | 91 kW/182 A | ||||||
| Teljes teljesítmény/áram (12 kW-os lézerforrással) | 58 kW/116 A | 58 kW/116 A | 58 kW/116 A | 58 kW/116 A | ||||||
| Teljes teljesítmény/áram (6 kW-os lézerforrással) | 30 kW/60 A | 30 kW/60 A | 30 kW/60 A | 30 kW/60 A | ||||||
| Teljes teljesítmény/áram (3 kW-os lézerforrással) | 18 kW/36 A | 18 kW/36 A | 18 kW/36 A | 18 kW/36 A | ||||||
| Vágási pontossági paraméter (1 mm-es rozsdamentes acél vágás) | φ30 mm-es kör alakú fok | ±0,1 mm | ±0,1 mm | ±0,1 mm | ±0,1 mm | |||||
| □Két szomszédos oldal hosszának 30 mm-es tűréshatára | ±0,05 mm | ±0,05 mm | ±0,05 mm | ±0,05 mm | ||||||
| □Két szomszédos oldal hosszának 190 mm-es tűréshatára | ±0,05 mm | ±0,05 mm | ±0,05 mm | ±0,05 mm | ||||||
| □190 mm-es átlós vonal tűrése | ±0,1 mm | ±0,1 mm | ±0,1 mm | ±0,1 mm | ||||||
| Mechanikai konfiguráció | Gépágy szerkezete | Csőhegesztő gépágy | Csőhegesztő gépágy | Csőhegesztő gépágy | Csőhegesztő gépágy | |||||
| Gerenda | Repülési alumínium gerenda | Repülési alumínium gerenda | Repülési alumínium gerenda | Repülési alumínium gerenda | ||||||
| Lear útmutató | XT LASER vezetősín | XT LASER vezetősín | XT LASER vezetősín | XT LASER vezetősín | ||||||
| Rack | XT LÉZER állvány | XT LÉZER állvány | XT LÉZER állvány | XT LÉZER állvány | ||||||
| Szervomotor és hajtás | 3-6 kW: VEICHI busz nagysebességű szervomotorja （X: 1 kW Y: 1,5 kW Z: 0,75 kW）12-60 kW: VEICHI busz nagysebességű szervomotorja（X: 1,5 kW Y: 2 kW Z: 0,75 kW） | 3-6 kW: VEICHI busz nagysebességű szervomotorja （X: 1 kW Y: 1,5 kW Z: 0,75 kW）12-60 kW: VEICHI busz nagysebességű szervomotorja（X: 1,5 kW Y: 2,9 kW Z: 0,75 kW） | 3-6 kW: VEICHI busz nagysebességű szervomotorja （X: 1 kW Y: 1,5 kW Z: 0,75 kW）12-60 kW: VEICHI busz nagysebességű szervomotorja（X: 1,5 kW Y: 2,9 kW Z: 0,75 kW） | 3-6 kW: VEICHI busz nagysebességű szervomotorja （X: 1 kW Y: 1,5 kW Z: 0,75 kW）12-60 kW: VEICHI busz nagysebességű szervomotorja（X: 1,5 kW Y: 2,9 kW Z: 0,75 kW） | ||||||
| Sebességcsökkentő | XT LASER sebességcsökkentő | XT LASER sebességcsökkentő | XT LASER sebességcsökkentő | XT LASER sebességcsökkentő | ||||||
| Automatikus kenőanyag funkció | ● | ● | ● | ● | ||||||
| kés vastagsága | 3 mm (≤6000 W); 5 mm (＞6000 W); 8 mm (≥40 kW) | 3 mm (≤6000 W); 5 mm (＞6000 W); 8 mm (≥40 kW) | 3 mm (≤6000 W); 5 mm (＞6000 W); 8 mm (≥40 kW) | 3 mm (≤6000 W); 5 mm (＞6000 W); 8 mm (≥40 kW) | ||||||
| Gépágy, kocsi tűzálló tégla | ○＜6000W opcionális ●≥6000W standard | ○＜6000W opcionális ●≥6000W standard | ○＜6000W opcionális ●≥6000W standard | ○＜6000W opcionális ●≥6000W standard | ||||||
| Osztott porelszívó rendszer | ● | ● | ● | ● | ||||||
| Teljesen zárt, teljes lefedettségű | ● | ● | ● | ● | ||||||
| Elektromos konfiguráció | Fő elektromos konfiguráció | ●Siemens | ●Siemens | ●Siemens | ●Siemens | |||||
| Vezérlőrendszer + Vágófej | ●<6KW 2000E+B3 sorozat | ●<6KW 2000E+B3 sorozat | ●<6KW 2000E+B3 sorozat | ●<6KW 2000E+B3 sorozat | ||||||
| ●6KW 4000E+B4 sorozat | ●6KW 4000E+B4 sorozat | ●6KW 4000E+B4 sorozat | ●6KW 4000E+B4 sorozat | |||||||
| ●12-20KW 6000+B4 sorozat | ●12-20KW 6000+B4 sorozat | ●12-20KW 6000+B4 sorozat | ●12-20KW 6000+B4 sorozat | |||||||
| ●30KW-60KW 8000+B6 sorozat (professzionális fészkeléssel, SkyEye-jal, 400 mm-rel csökkentett Y-tengely) | ●30KW-60KW 8000+B6 sorozat (professzionális nesting funkcióval, SkyEye-jal) | ●30KW-60KW 8000+B6 sorozat (professzionális nesting funkcióval, SkyEye-jal) | ●30KW-60KW 8000+B6 sorozat (professzionális nesting funkcióval, SkyEye-jal) | |||||||
| ○12-20KW 8000+B6 sorozat (professzionális nesting funkcióval, SkyEye-jal, 400 mm-rel csökkentett Y-tengely) | ○12-20KW 8000+B6 sorozat (professzionális nesting funkcióval, SkyEye-jal) | ○12-20KW 8000+B6 sorozat (professzionális nesting funkcióval, SkyEye-jal) | ○12-20KW 8000+B6 sorozat (professzionális nesting funkcióval, SkyEye-jal) | |||||||
| Fészekszoftver | ●Hálózati fészekbe rendezés – 8000-es rendszer standard professzionális fészekbe rendezéssel | ●Hálózati fészekbe rendezés – 8000-es rendszer standard professzionális fészekbe rendezéssel | ●Hálózati fészekbe rendezés – 8000-es rendszer standard professzionális fészekbe rendezéssel | ●Hálózati fészekbe rendezés – 8000-es rendszer standard professzionális fészekbe rendezéssel | ||||||
| Proporcionális szelep | ●Aventics | ●Aventics | ●Aventics | ●Aventics | ||||||
| Kijelző méretei | 27 hüvelyk | 27 hüvelyk | 27 hüvelyk | 27 hüvelyk | ||||||
| Intelligens konfiguráció | Feldolgozó könyvtár | ● | ● | ● | ● | |||||
| Kiegészítő gáz alacsony nyomású riasztási funkció | ●≤6000W rendszerbeállítások ●＞6000W kiegészítő külső | ●≤6000W rendszerbeállítások ●＞6000W kiegészítő külső | ●≤6000W rendszerbeállítások ●＞6000W kiegészítő külső | ●≤6000W rendszerbeállítások ●＞6000W kiegészítő külső | ||||||
| N2 gáz proporcionális szelep | ○≤6KW opcionális ●≥12KW standard | ○≤6KW opcionális ●≥12KW standard | ○≤6KW opcionális ●≥12KW standard | ○≤6KW opcionális ●≥12KW standard | ||||||
| Oldalfúvásos hűtés | ○＜6000W opcionális ●≥6000W standard | ○＜6000W opcionális ●≥6000W standard | ○＜6000W opcionális ●≥6000W standard | ○＜6000W opcionális ●≥6000W standard | ||||||
| Fúvóka öntisztulás | ● | ● | ● | ● | ||||||
| Pneumatikus fényárnyékoló panel | ○Standard fényárnyékoló függöny | ○Standard fényárnyékoló függöny | ○Standard fényárnyékoló függöny | ○Standard fényárnyékoló függöny | ||||||
| Segédeszköz | XT LASER vízhűtő | XT LASER vízhűtő (specifikáció nem megengedett) | XT LASER vízhűtő (specifikáció nem megengedett) | XT LASER vízhűtő (specifikáció nem megengedett) | XT LASER vízhűtő (specifikáció nem megengedett) | |||||
| Por eltávolítása | ●Centrifugális ventilátor (5,5 kW) / 7,5 kW (≥30 kW) | ●Centrifugális ventilátor (5,5 kW) / 7,5 kW (≥30 kW) | ●Centrifugális ventilátor (5,5 kW) / 7,5 kW (≥30 kW) | ●Centrifugális ventilátor (5,5 kW) / 7,5 kW (≥30 kW) | ||||||
| Opcionális konfiguráció | XT LASER porgyűjtő (ventilátor nélkül) | ○XT LASER porgyűjtő | ○XT LASER porgyűjtő | ○XT LASER porgyűjtő | ○XT LASER porgyűjtő | |||||
| WIFI funkció | ○ | ○ | ○ | ○ | ||||||
| XT LASER légkompresszor | ○XT LASER légkompresszor | ○XT LASER légkompresszor | ○XT LASER légkompresszor | ○XT LASER légkompresszor | ||||||
| XT LASER feszültségstabilizátor | ○XT LASER feszültségstabilizátor | ○XT LASER feszültségstabilizátor | ○XT LASER feszültségstabilizátor | ○XT LASER feszültségstabilizátor | ||||||
| Elektromos szekrény (klímával) | ○ | ○ | ○ | ○ | ||||||
| Védőszemüveg | ● | ● | ● | ● | ||||||
| Alaplemez és tágulási csavarok | ○ | ○ | ○ | ○ | ||||||
| VÁGÁS | |
| Rozsdamentes acél | √ |
| Szénacél | √ |
| Alumínium | √ |
| Sárgaréz | √ |
| Horganyzott lemez | √ |
| Titánötvözet | √ |
| Elektrolit lemez | √ |
Ha szeretné fejleszteni a termelését, bővíteni a szolgáltatásait, kérjen tőlünk ajánlatot minőségi lézervágó gépre.
Szakértő csapatunk 24 órán belül felveszi Önnel a kapcsolatot.
Nem kell egyedül kitalálnia melyik CNC lézer a legmegfelelőbb a céljai megvalósításához.
Szakértő csapatunk segít Önnek a megfelelő gép kiválasztásában.
Autógyártás, reklámfeliratok, építőipari gépek, liftgyártás, konyhaszekrények, orvostechnikai eszközök
A fiber lézervágó gép egy nagy pontosságú CNC berendezés, amely száloptikás lézertechnológiával vág különböző fémlemezeket, például acélt, rozsdamentes acélt vagy alumíniumot. Az olyan modern rendszerek, mint az XT Laser G sorozat, kiváló vágási minőséget, gyorsaságot és alacsony üzemeltetési költséget biztosítanak, így ideálisak ipari gyártáshoz, lemezmegmunkáláshoz és sorozatgyártáshoz.
Az XT Laser G Series lemezlézervágó gépek széles anyagválaszték feldolgozására alkalmasak, beleértve a szénacélt, rozsdamentes acélt, alumíniumot, sárgarezet és egyéb fémötvözeteket. A fiber lézertechnológia lehetővé teszi a különböző vastagságú lemezek precíz és gyors vágását, minimális sorjaképződés mellett, ami csökkenti az utómunka szükségességét.
A fiber lézervágás jelentős előnyöket kínál a plazma- vagy CO₂ lézervágással szemben. Gyorsabb vágási sebességet, alacsonyabb energiafogyasztást és nagyobb pontosságot biztosít. Emellett kevesebb karbantartást igényel, hosszabb élettartamú, és kiváló élminőséget eredményez, ami különösen fontos a precíziós ipari alkalmazásokban.
Egy fiber lézervágó gép ára több tényezőtől függ, például a teljesítménytől (kW), a munkaterülettől, az automatizáltsági szinttől és az opcionális kiegészítőktől. Az XT Laser G Series gépek esetében az ár mindig egyedi ajánlat alapján kerül meghatározásra, figyelembe véve a gyártási igényeket és a kívánt kapacitást. A beruházás megtérülése általában gyors, a magas termelékenység és alacsony üzemeltetési költségek miatt.
Az XT Laser G Series ideális választás kis- és középvállalkozások, valamint nagyipari gyártók számára is, akik fémmegmunkálással, alkatrészgyártással vagy sorozatgyártással foglalkoznak. Különösen ajánlott azoknak a cégeknek, akik technológiai fejlesztést, kapacitásbővítést vagy automatizálást terveznek.
A fiber lézervágó gépek karbantartási igénye alacsonyabb, mint a hagyományos rendszereké. A legfontosabb feladatok közé tartozik az optikai elemek tisztítása, a hűtőrendszer ellenőrzése és az általános gépkarbantartás. Az XT Laser gépek ipari kivitelben készülnek, így hosszú távon stabil működést biztosítanak minimális állásidő mellett.
Az XT Laser G Series fiber lézervágó gépek rendkívül nagy pontosságot kínálnak, amely akár ±0,03 mm tartományban is lehet. Ez lehetővé teszi bonyolult alkatrészek és finom részletek precíz kivágását, ami különösen fontos az autóiparban, elektronikai gyártásban és precíziós ipari alkalmazásokban.
Az XT Laser G Series gépekhez különböző automatizálási megoldások érhetők el, például automata lemezbetöltő és kirakó rendszerek, intelligens vezérlés és gyártásoptimalizáló szoftverek. Ezek segítségével csökkenthető a munkaerőigény, növelhető a termelékenység, és stabil, kiszámítható gyártási folyamat alakítható ki.
3-60 kW
Az igényeinek legmegfelelőbb lézer teljesítménnyel
4 méretben
Többféle munkaterülettel rendelhető
Egy fiber lézervágó beruházás több millió forint. Segítünk kiszámolni, hogy a G sorozat megtérül-e az Ön gyártásában – és milyen pályázattal érdemes megvalósítani.
Nincs kötelezettség. 24 órán belül visszajelzünk.
