MVD iShear - C széria

Változtatható vágószögű hidraulikus guillotine lemezolló

A C sorozatú hidraulikus változtatható vágószögű ollók automatikus vágási szögszámítással működnek, így a legkülönbözőbb anyagtípusok és lemezvastagságok esetén is kiemelkedő vágási minőséget biztosítanak. A CNC vezérlő és szervo hidraulikus szelep segítségével a gép automatikusan kiszámítja és beállítja a vágási szöget, a késrés állítását, a vágási hossz löketét, valamint a hátsó ütköző pozícióját az adott anyag típusához és vastagságához igazodva.

Alapfelszereltség

ELGO P40T érintőképernyős NC vezérlőegység
Rexroth / Hoerbiger hidraulikus rendszer
CNC vezérlésű automatikus pengetávolság-, löket- és pengebeállító rendszer
1.000 mm-es NC vezérlésű, programozható, motoros hátsó ütköző
250 mm-es torokmélység
Programozható hátsó ütköző visszahúzási funkció
Hátsó ütköző felhajtható funkció 1000 mm-nél hosszabb lemezekhez
Löketszám-állítás a kezelőpanelen a löket/perc növeléséhez rövid alkatrészek vágása közben
Átadóasztal görgős golyókkal
Felső penge 2 élű / Alsó penge 4 élű
Karbantartási igényt csökkentő alkatrészek.
Első tartókarok 1.000 mm, vonalzó skálával, T-profillal és ütközőkkel
Elülső és oldalsó védőburkolatok
Megvilágítási vágóvonal
Elülső ujjvédő, 1.000 mm, amely rendelkezik felhajtható funkció
Lábpedál
Speciálisan tervezett borítók mozgatható vezérlőkarral
Vészleállító gombok

Opcionális funkciók

Pneumatikus lemeztartó rendszer (1. típus)
Pneumatikus lemeztartó rendszer - visszaküldés a feladóhoz funkcióval (2. típus)
Szögmérő 0-180º
Hosszabb elülső lemeztámaszok és derékszögű kar
Speciális torokmélység 500 mm
Teljes hosszúságú, nyitható elülső ujjvédő
Lézervédő az elülső ujjak védelmére
Speciális ötvözetből készült pengék
Lézervágó sor
Olajhűtő és olajfűtés
Automatikus vagy kézi központi kenés
Klímaberendezés hűtőegységének elektromos szekrénye
CNC vezérlésű elülső lapadagoló karok
CE megfelelőségű hátsó lézeres sorompó
Gép speciális kialakítású burkolatok nélkül

Technikai paraméterek

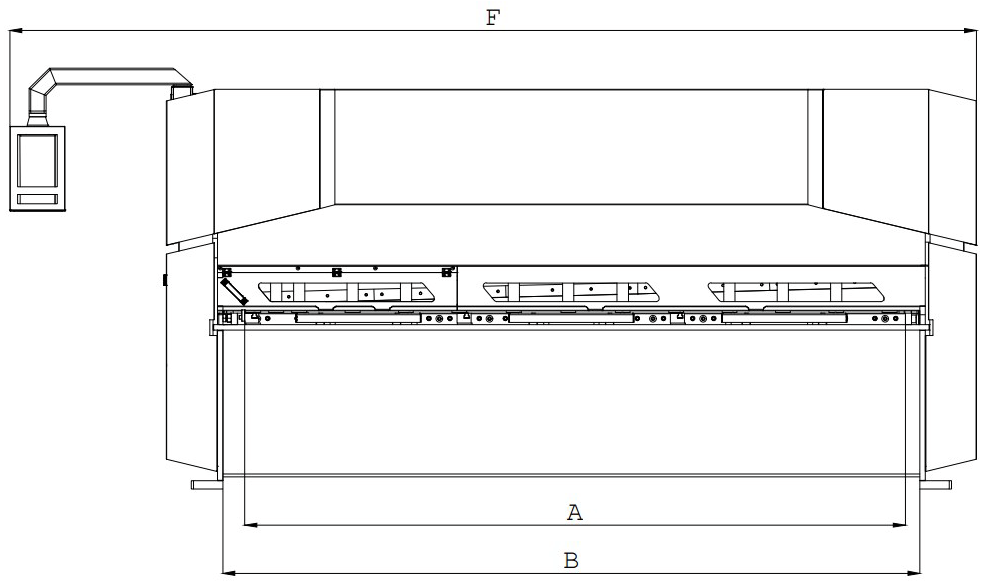

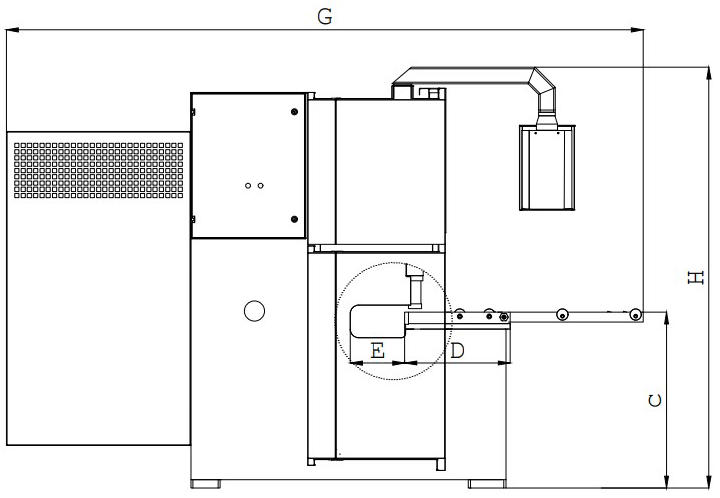

Machine Type	Cutting Capacity		Cutting Length	Cutting Angle	Hold Down Cylinders	Cutting Speed / Fast Mode	Distance Between Columns	Table Height	Table Width	Throat Depth	Backguage Travel – X Axis	Machine Dimensions			Oil Tank Capacity	Motor Power	Weight
	450 N/mm²	700 N/mm²	A	Min-Max	Qty	hpm	B	C	D	E	mm	Length x Width x Height(F x G x H)			lt	Kw	Tons
	mm	mm	mm	Degree (°)	Qty	hpm	mm	mm	mm	mm	mm	F	G	H	lt	Kw	Tons
C06/3100	6	4	3100	0,5-2	14	10/15	3500	835	520	250	1000	4830	2995	1975	200	10	6,7
C08/3100	8	5	3100	0,5-2,7	14	10/15	3500	900	615	250	1000	4830	3140	2150	275	15	7,5
C10/3100	10	6	3100	0,5-3	14	7/13	3600	880	620	250	1000	4950	3415	2415	295	22	10,5
C13/3100	13	8	3100	0,5-3	14	7/13	3600	900	620	250	1000	4970	3670	2505	295	22	12,8
C16/3100	16	10	3100	0,5-3	17	6/12	3670	995	705	250	1000	5060	3810	2680	340	30	16
C20/3100	20	13	3100	0,5-3	17	5/10	3705	995	720	250	1000	5115	3800	2680	510	37	22
C25/3100	25	17	3100	0,5-3	17	4/8	3760	995	720	250	1000	5150	3850	2730	510	45	24
C06/4000	6	4	4000	0,5-2	17	10/14	4460	860	650	250	1000	5790	3165	2210	200	10	10,7
C08/4000	8	5	4000	0,5-2,7	17	9/13	4460	880	650	250	1000	5800	3400	2350	200	15	14
C10/4000	10	6	4000	0,5-3	18	6/12	4460	880	650	250	1000	5790	3650	2580	300	22	16
C13/4000	13	8	4000	0,5-3	18	6/12	4460	900	700	250	1000	5860	3830	2675	300	22	18
C16/4000	16	10	4000	0,5-3	18	6/12	4580	1010	700	250	1000	5980	3750	2825	390	30	21,5
C20/4000	20	13	4000	0,5-3	18	5/10	4590	1025	720	250	1000	6000	3775	2830	510	37	27
C25/4000	25	17	4000	0,5-3	18	4/8	4600	1025	735	250	1000	6000	3875	2930	510	45	30
C06/6100	6	4	6100	0,5-3	26	9/13	6490	1050	735	250	1000	7900	3585	2885	300	11	22
C08/6100	8	5	6100	0,5-3	26	8/12	6500	1100	735	250	1000	7900	3685	2985	300	15	24
C10/6100	10	6	6100	0,5-3	26	5/12	6500	1135	735	250	1000	7960	3785	3085	300	22	27,8
C13/6100	13	8	6100	0,5-3	26	5/12	6500	1255	845	250	1000	7890	3910	3270	300	22	36,5
C16/6100	16	10	6100	0,5-3	26	5/9	6650	1270	920	250	1000	8060	3880	3290	430	30	40
C20/6100	20	13	6100	0,5-3	26	5/7	6650	1285	1100	250	1000	8060	4170	3305	535	37	50
C25/6100	25	17	6100	0,5-3	26	4/6	6670	1350	1100	250	1000	8150	4170	3450	600	45	58

Műszaki adatok
