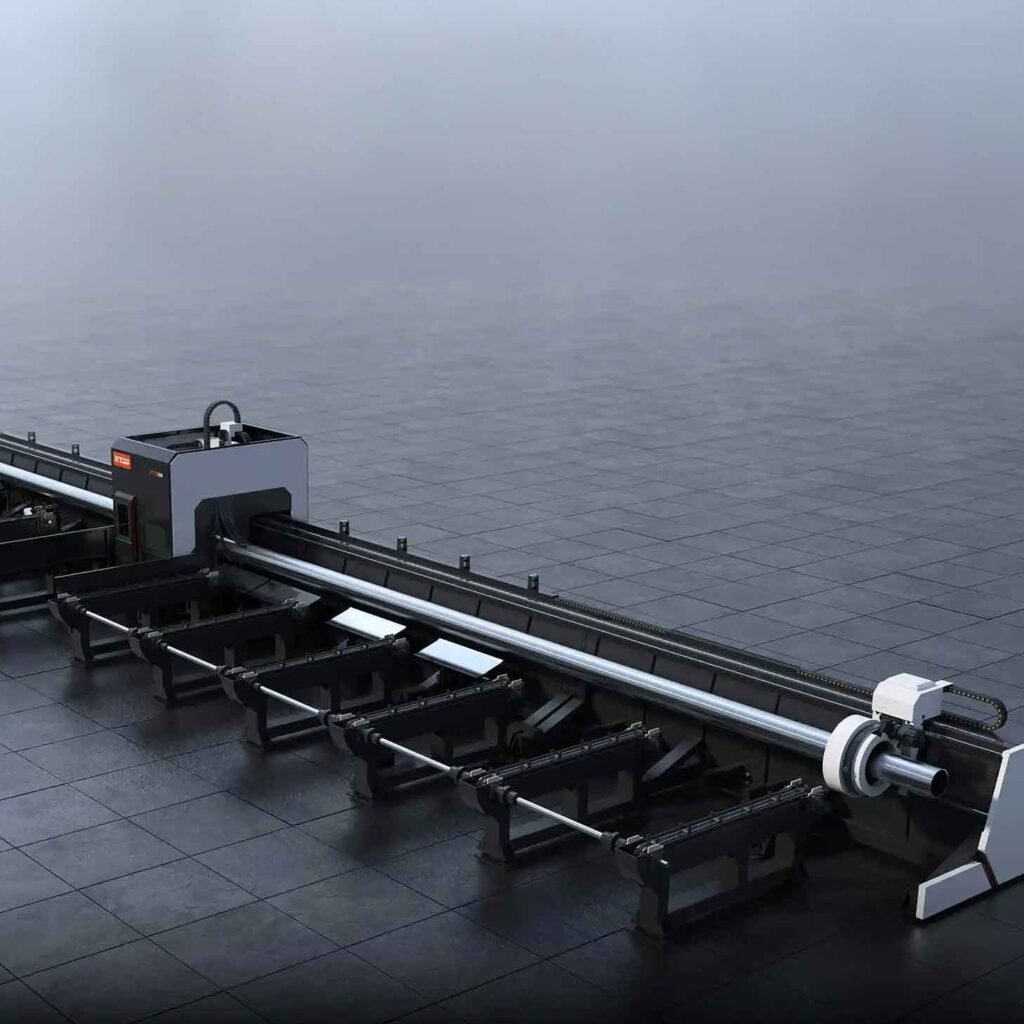

Az XT-Laser TX széria csőlézervágó gép nagy átmérőjű csövek precíz és hatékony CNC vágására készült. Az automatizált adagolás és a robusztus kialakítás ideális megoldást nyújt ipari sorozatgyártáshoz.
Az XT-Laser TX széria csőlézervágó gép nagy átmérőjű csövek precíz és hatékony CNC vágására készült. Az automatizált adagolás és a robusztus kialakítás ideális megoldást nyújt ipari sorozatgyártáshoz.

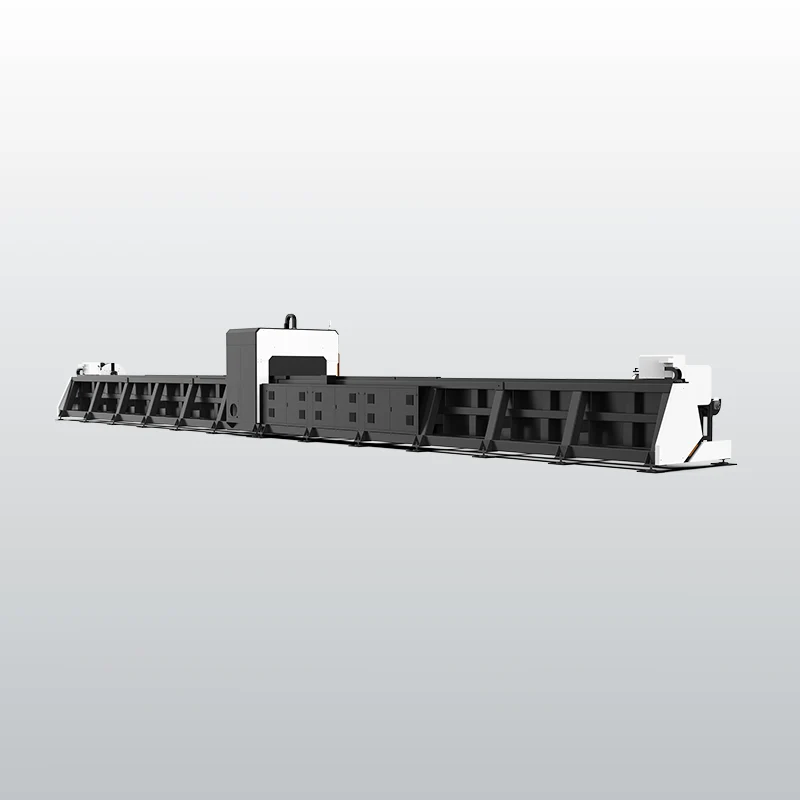

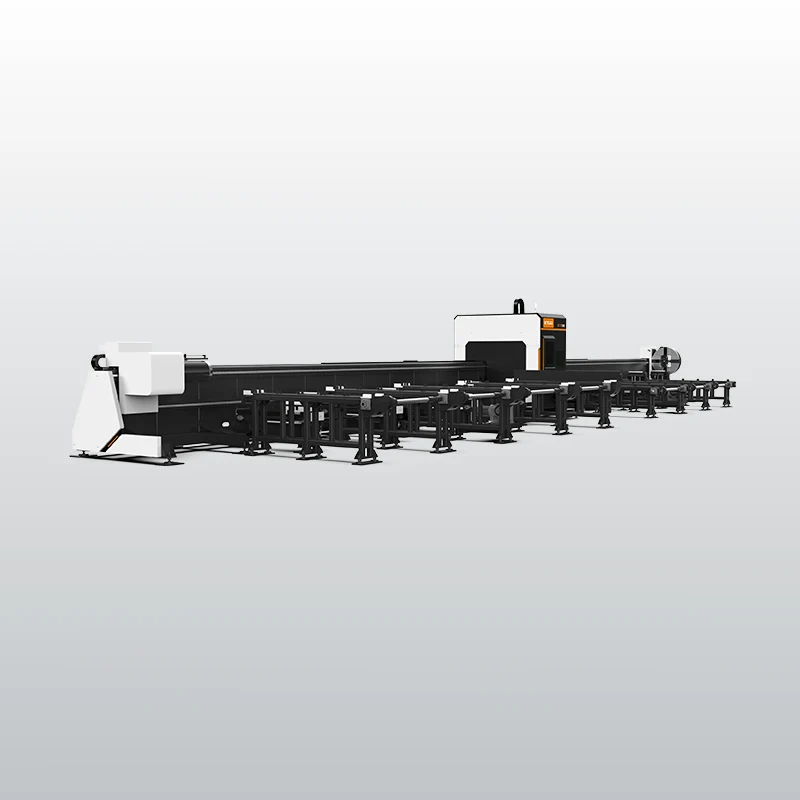

Az XT-Laser TX széria egy nagy teljesítményű csőlézervágó gép, amely nagy méretű csövek feldolgozására optimalizált. Az automatikus adagolás és a stabil szerkezet maximális hatékonyságot biztosít.
| Paraméter | Érték |
|---|---|
| Modell | XT-Laser TX Series |
| Típus | csőlézervágó gép (nagy átmérő) |
| Lézerteljesítmény | 3000 W – 20000 W |
| Csőátmérő | nagy átmérőjű csövek |
| Adagolás | automatikus |
| Vágási anyag | szénacél, rozsdamentes acél |
| Alkalmazás | nagy méretű csövek, profilok |
Az XT-Laser TX széria olyan ipari felhasználók számára készült, akik nagy átmérőjű csövek gyors és pontos vágását igénylik. A fejlett vezérlés és az automatizált anyagkezelés együttesen biztosítja a folyamatos és gazdaságos CNC csőlézervágást.
Az oldalra szerelt konstrukció csökkenti a csövek emelési magasságát, így egyszerűbb a betöltés. A stabil kialakítás rezgésmentes működést biztosít a csőlézervágás során.
A rendszer akár 520 mm átmérőjű csövek befogására is képes. Ez ideális választás nagy méretű csövek ipari feldolgozásához.
A középső tokmány kétirányú vágást tesz lehetővé, így a teljes csőhossz felhasználható. Ez csökkenti az anyagveszteséget és növeli a hatékonyságot.
A három tokmány intelligens együttműködése biztosítja a cső stabil befogását, mozgatását és precíz vágását. Ez folyamatos és hatékony CNC csőfeldolgozást tesz lehetővé.
A rendszer automatikusan igazodik a cső helyzetéhez és mozgásához. Ez biztosítja a pontos központosítást és stabil vágási minőséget.
Az állítható munkapad alkalmazkodik a különböző csőméretekhez és feldolgozási igényekhez. Ez rugalmasabb és hatékonyabb gyártást tesz lehetővé.
A célzott elszívás erős légáramlással gyorsan eltávolítja a füstöt és port. Ez tiszta munkakörnyezetet és stabil működést biztosít a lézervágó gép számára.
| Paraméter- és konfigurációs lista: ● Standard konfiguráció, ○ Opcionális konfiguráció,× Konfiguráció nem szükséges | |||
| Tétel | Altétel | XT-TX360-0909 | XT-TX360-1212 |
| Alapvető információk | Cső típusa | Kerek/négyzet/téglalap alakú cső | Kerek/négyzet/téglalap alakú cső |
| Csőméret-tartomány | Kerek cső：Φ40-Φ360mm Négyzet alakú cső：□40-□360mmTéglalap alakú cső: Hosszú oldal ≤360mm | Kerek cső：Φ40-Φ360mm Négyzet alakú cső：□40-□360mmTéglalap alakú cső: Hosszú oldal ≤360mm | |
| Cső anyaga | CS,SS | CS,SS | |
| Max. csőhossz | 9000 mm | 12000 mm | |
| Max. csősúly | 1600 kg | 1600 kg | |
| A kész alkatrészek maximális hossza | 9000 mm | 12000 mm | |
| Legrövidebb farokhossz | 0-450 mm (Speciális csövek kivételével) | 0-450 mm (Speciális csövek kivételével) | |
| Gép méretei | L22703*SZ4000*M2970 | L29310*SZ4000*M2970 | |
| Gép súlya | Kb. 18 tonna | Kb. 22 tonna | |
| Pozicionálási pontosság | ±0,05 mm/m | ±0,05 mm/m | |
| Újrapozicionálási pontosság | ±0,02 mm/m | ±0,02 mm/m | |
| A tokmány adagolási tengelyének maximális sebessége | 60 m/perc | 60 m/perc | |
| A vágófej mozgástengelyének maximális sebessége | 60 m/perc | 60 m/perc | |
| A tokmány előtoló tengelyének maximális gyorsulása | 0,6G | 0,6G | |
| Rakomány hossza | 2000-9000 mm | 3000-12000 mm | |
| Vágási pontossági paraméterek | (1 mm-es rozsdamentes acél vágás) | Vágási pontosság téglalap, négyzet és kerek csövek esetén: ±0,5 mm Vágási pontosság szögacél, H-gerendák, csatornaacél és egyéb speciális profilok esetén: ±0,5–0,8 mm | Vágási pontosság téglalap, négyzet és kerek csövek esetén: ±0,5 mm Vágási pontosság szögacél, H-gerendák, csatornaacél és egyéb speciális profilok esetén: ±0,5–0,8 mm |
| Mechanikai konfiguráció | Chuck | XT LÉZER TOKMÁNY | XT LÉZER TOKMÁNY |
| Univerzális pofák (szögacélhoz, csatornaacélhoz stb.) | ○ | ○ | |
| Tokmányvezérlési módszer | Pneumatikus tokmány | Pneumatikus tokmány | |
| Hulladékgyűjtő kocsi | ● | ● | |
| Standard nyomon követés | ● | ● | |
| Lear útmutató | XT LASER vezetősín | XT LASER vezetősín | |
| Rack | XT LÉZER állvány | XT LÉZER állvány | |
| Szervomotor | VEICHI motor | VEICHI motor | |
| Sebességcsökkentő | XT LASER sebességcsökkentő | XT LASER sebességcsökkentő | |
| Félautomata rakodás | ● | ● | |
| Kis Y-tengely | ● | ● | |
| Fazetta | ● | ● | |
| Automatikus kenőanyag funkció | ● | ● | |
| Szögacél és profilacél vágása | ○（Egyedi pofák） | ○（Egyedi pofák） | |
| Elektromos konfiguráció | Fő elektromos konfiguráció | ●Siemens | ●Siemens |
| Vezérlőrendszer + Vágófej | ●FSCUT 5000 + A-tengelyes alapváltozat + BLT 5 sorozatú vágófej | ●FSCUT 5000 + A-tengelyes alapváltozat + BLT 5 sorozatú vágófej | |
| Fészekszoftver | ● | ● | |
| Proporcionális szelep | ●Aventics | ●Aventics | |
| Kijelző méretei | 24 hüvelyk | 24 hüvelyk | |
| Intelligens konfiguráció | Feldolgozó könyvtár | ● | |
| Kiegészítő gáz alacsony nyomású riasztási funkció | ●≤6000W (Rendszerbeállítások) ●>6000W További külső tápellátás | ●≤6000W (Rendszerbeállítások) ●>6000W További külső tápellátás | |
| N2 gáz proporcionális szelep | ○ | ○ | |
| Oldalfúvásos hűtés | X | X | |
| Segédeszköz | XT LASER vízhűtő | XT LASER vízhűtő (specifikáció nem megengedett) | XT LASER vízhűtő (specifikáció nem megengedett) |
| Por eltávolítása | ● 1,5 kW-os centrifugális ventilátor | ● 1,5 kW-os centrifugális ventilátor | |
| Opcionális konfiguráció | Félautomata be- és kirakodás | ○ | ○ |
| XT LASER porgyűjtő (ventilátor nélkül) | ○XT LASER porgyűjtő | ○XT LASER porgyűjtő | |
| WIFI funkció | ○ | ○ | |
| XT LASER légkompresszor | ○XT LASER légkompresszor | ○XT LASER légkompresszor | |
| XT LASER feszültségstabilizátor | ○XT LASER feszültségstabilizátor | ○XT LASER feszültségstabilizátor | |
| Védőszemüveg | ● | ● | |
| Alaplemez és tágulási csavarok | ○ | ○ | |
Intelligens nesting rendszer
Az intelligens algoritmusok optimalizálják az anyagfelhasználást és csökkentik a veszteséget. Hatékony csőfeldolgozást eredményez.

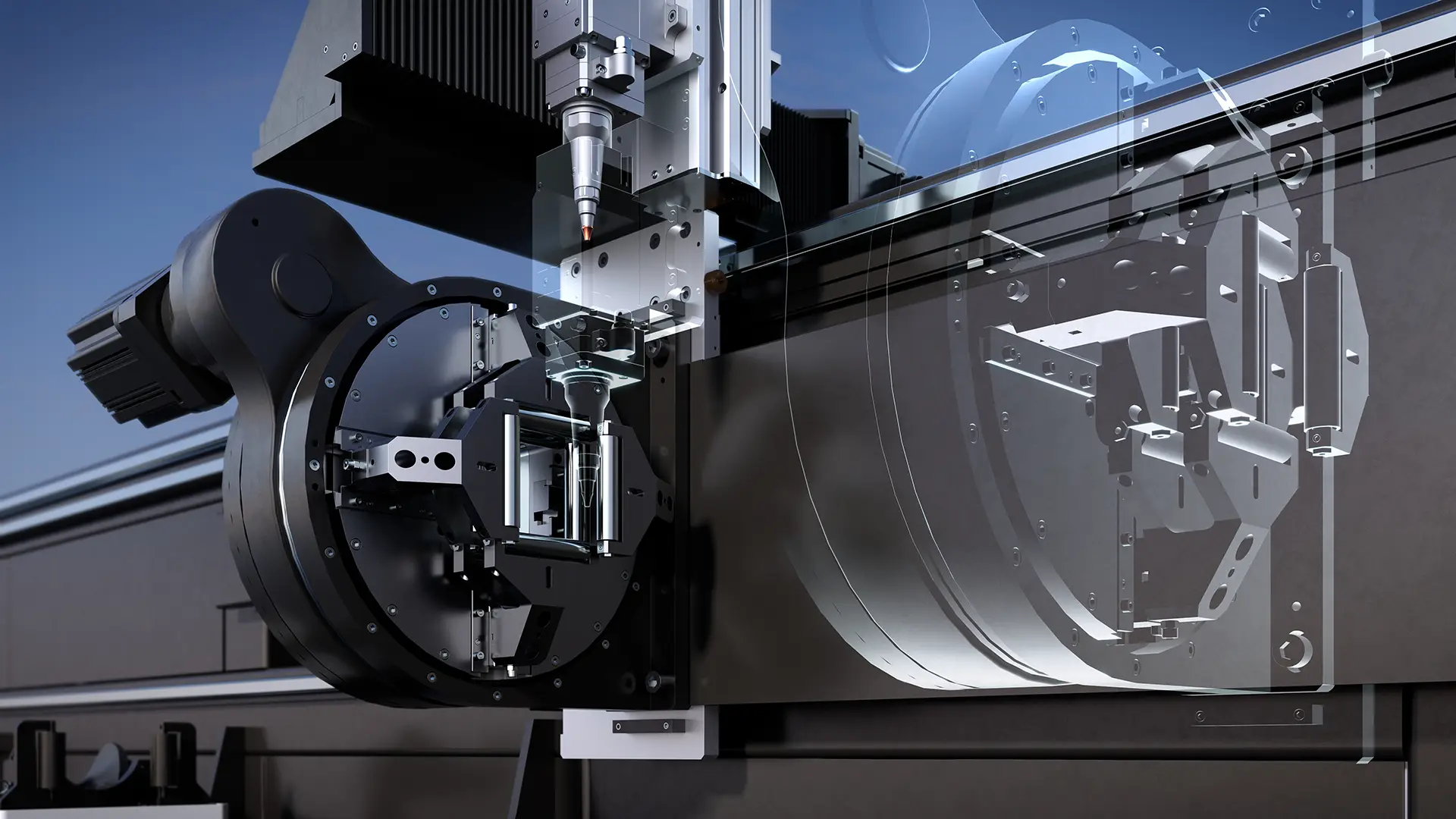

Ütközéselkerülő funkció
A rendszer automatikusan érzékeli a vágófej helyzetét, és megakadályozza az ütközést a tokmánnyal előtolás közben. Ez növeli a csőlézervágó gép üzembiztonságát és csökkenti a meghibásodások kockázatát.

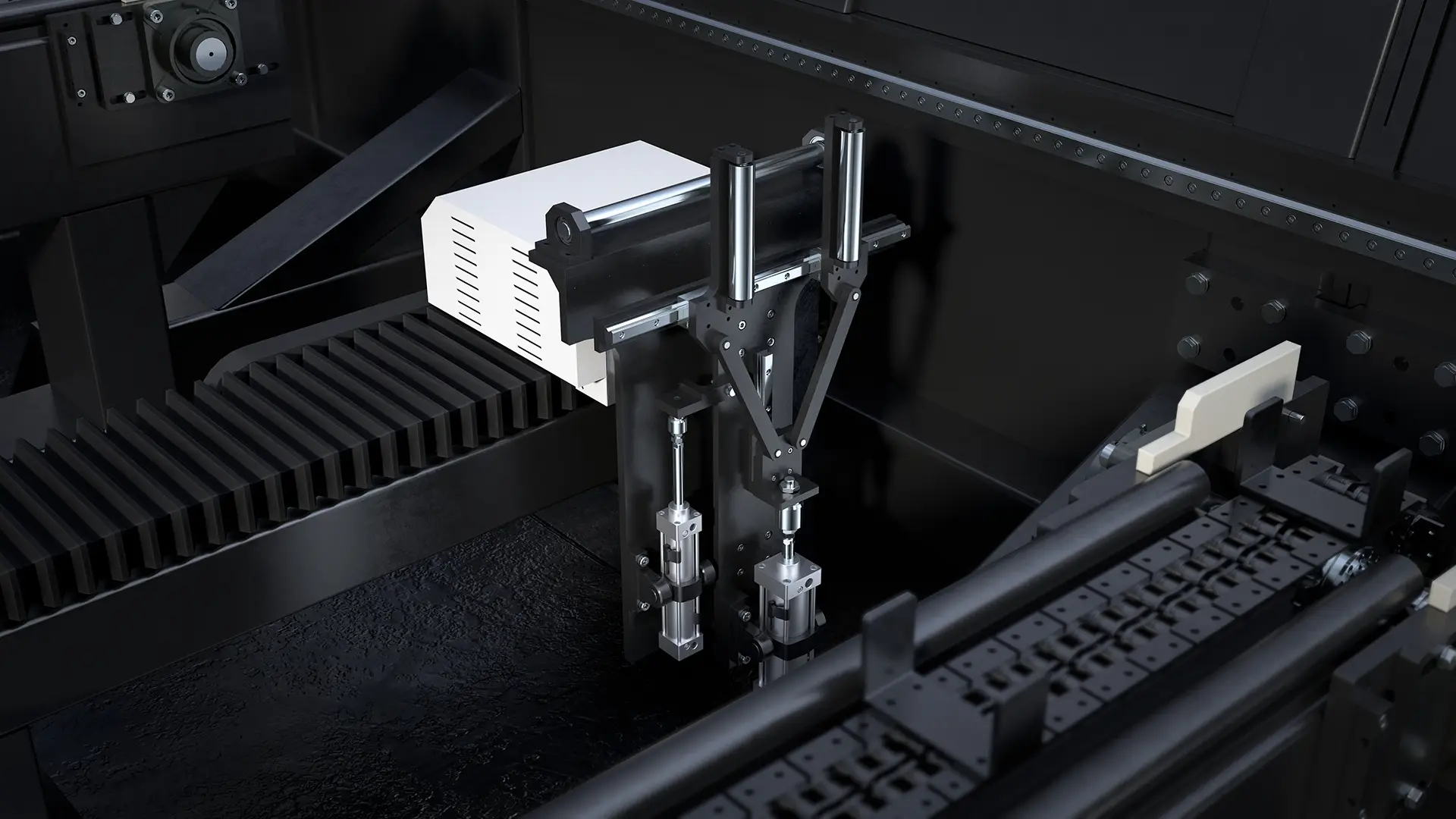

Dinamikus követőrendszer
A rendszer folyamatosan követi a cső forgását és mozgását a vágás során. Ez stabilabb működést és pontosabb CNC csőlézervágást biztosít.
Bus alapú vezérlőrendszer
A nagy pontosságú bus vezérlés valós idejű visszacsatolást biztosít a vágási folyamat során. Ez stabil jelátvitelt és zavartalan működést garantál az intelligens csőlézervágó gép vezérlésében.

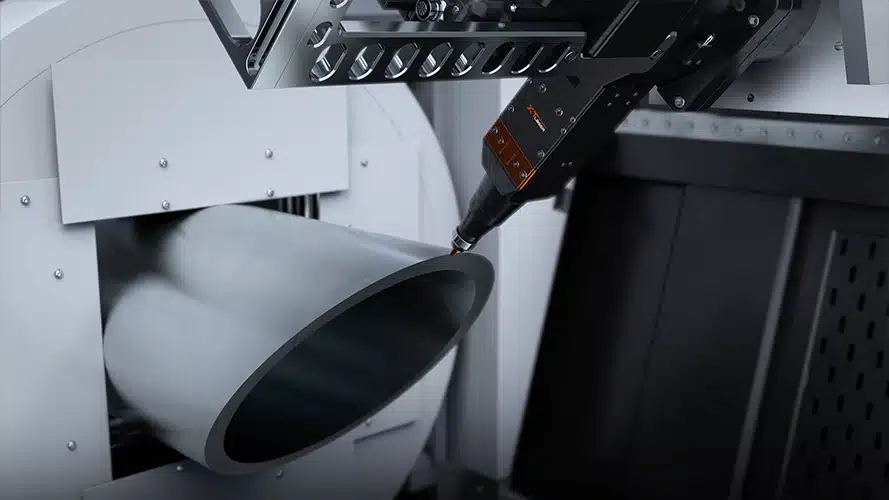

Ferde vágás
Stabil támaszt nyújt a munkadarab lötyögésének megakadályozására vágás közben.Javítja a vágási pontosságot, és kényelmesebbé teszi az anyag kirakodását és összegyűjtését.

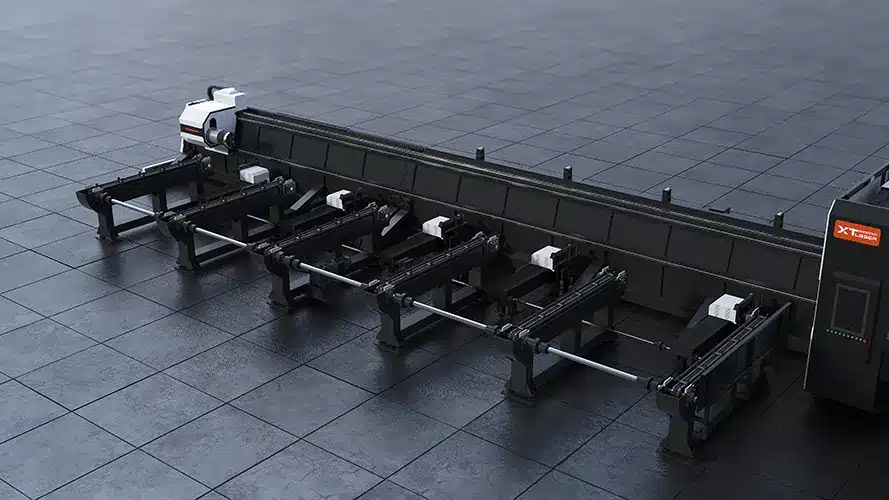

Félautomata csőadagolás
Az előkészített csövek gyorsan és egyszerűen betölthetők a rendszerbe. Hatékonyság növelése és a munkaerőköltségek csökkentése érdekében.

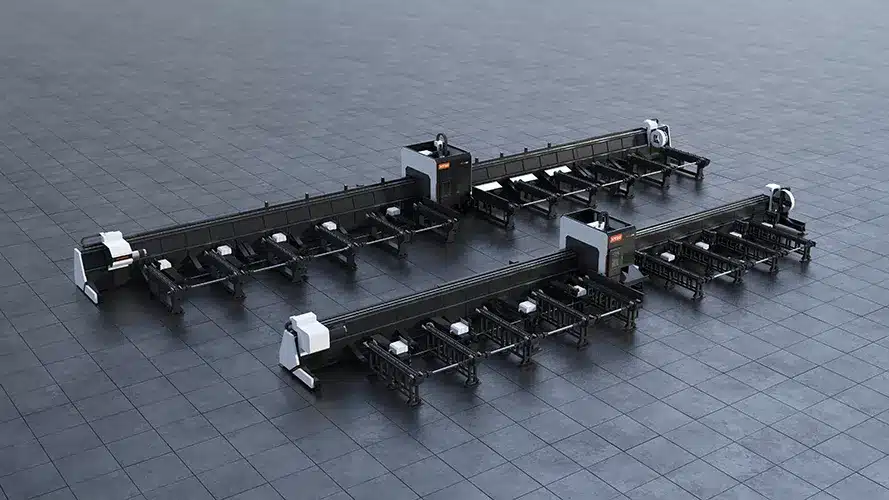

Testreszabás
A tokmányok mérete és hossza az igényeknek megfelelően testreszabható.

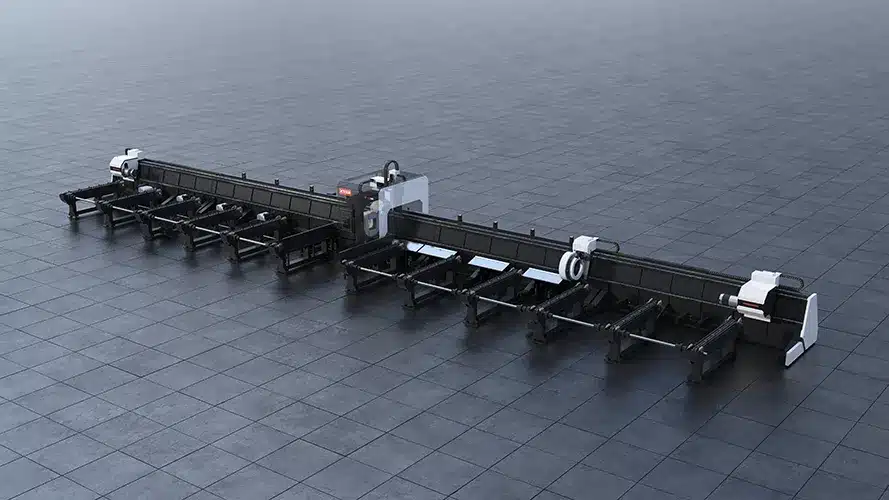

Négy tokmányos verzió
Támogatja a négy tokmányos konfigurációra való frissítést a nagy hatékonyságú feldolgozási igények kielégítése érdekében.
Ha szeretné fejleszteni a termelését, bővíteni a szolgáltatásait, kérjen tőlünk ajánlatot minőségi CNC csővágó lézerre.
Szakértő csapatunk 24 órán belül felveszi Önnel a kapcsolatot.
Autógyártás, reklámfeliratok, építőipari gépek, liftgyártás, konyhaszekrények, orvostechnikai eszközök
A csőlézervágó gép egy CNC vezérelt berendezés, amely lézersugárral vág csöveket és profilokat. Ez gyors és pontos feldolgozást biztosít ipari környezetben.
A csőlézervágó gépek alkalmasak kör, négyzet, téglalap és egyedi profilok vágására is. Ez lehetővé teszi különböző ipari alkalmazások és szerkezeti elemek rugalmas gyártását.
A csőlézervágás gyorsabb és pontosabb, mint a hagyományos mechanikus vágási technológiák. Emellett csökkenti az utómunka szükségességét és javítja a gyártási hatékonyságot.
Csőlézervágó gépet akkor érdemes választani, ha nagy pontosságú és ismételhető csőfeldolgozás szükséges. Különösen előnyös sorozatgyártásnál és komplex vágási feladatoknál.
A nagy átmérőjű csőlézervágó gép egy CNC vezérelt berendezés, amely kifejezetten nagy méretű csövek precíz lézeres vágására készült. Stabil szerkezete lehetővé teszi a vastag falú és nagy átmérőjű csövek biztonságos és pontos feldolgozását. Ez elengedhetetlen nehézipari alkalmazásoknál.
A nagy teljesítményű csőlézervágó gépek akár 500 mm feletti átmérőjű csövek feldolgozására is alkalmasak. Az XT-Laser TX széria például akár 520 mm átmérőjű csövek befogására képes. Ez ideálissá teszi nagy méretű ipari csőalkatrészek gyártásához.
Az automatikus csőadagolás folyamatos anyagellátást biztosít a vágási folyamat során. Ez csökkenti az állásidőt és minimalizálja a manuális beavatkozást, így növeli a termelékenységet. Különösen fontos nagy volumenű csőfeldolgozás esetén.
A három tokmányos csőlézervágó rendszer folyamatos és stabil befogást biztosít a teljes vágási folyamat során. Ez lehetővé teszi a rövid végdarabok feldolgozását és csökkenti a maradékanyagot. Ennek köszönhetően javul az anyagkihasználás és csökkennek a gyártási költségek.
A csőlézervágó gépek elsősorban szénacél és rozsdamentes acél csövek vágására alkalmasak. A megfelelő beállításokkal különböző falvastagságú csövek precíz CNC feldolgozása végezhető. Ez széles körű ipari felhasználást tesz lehetővé.
A nagy átmérőjű csőlézervágó gépeket elsősorban acélszerkezet gyártásban, energetikában és nehéziparban alkalmazzák. Ideálisak nagy méretű csőalkatrészek és szerkezeti elemek gyártásához. Különösen fontosak infrastruktúra és építőipari projektekben.
A nagy átmérőjű csövek vágásához általában 3–20 kW teljesítményű fiber lézer szükséges. A nagyobb teljesítmény gyorsabb vágást és vastagabb anyagok feldolgozását teszi lehetővé. Ez kulcsfontosságú a hatékony ipari termeléshez.
Az XT-Laser TX széria nagy átmérőjű csövekhez és automatizált működéshez lett optimalizálva. Három tokmányos rendszere és automatikus adagolása hatékonyabb és stabilabb feldolgozást biztosít. Ez különösen előnyös nagy volumenű ipari gyártásnál.
