Az XT-Laser TK széria csőlézervágó gép nagy pontosságú és hatékony megoldást kínál különböző átmérőjű csövek és profilok CNC vágására, stabil befogással és gyors megmunkálással.
Az XT-Laser TK széria csőlézervágó gép nagy pontosságú és hatékony megoldást kínál különböző átmérőjű csövek és profilok CNC vágására, stabil befogással és gyors megmunkálással.

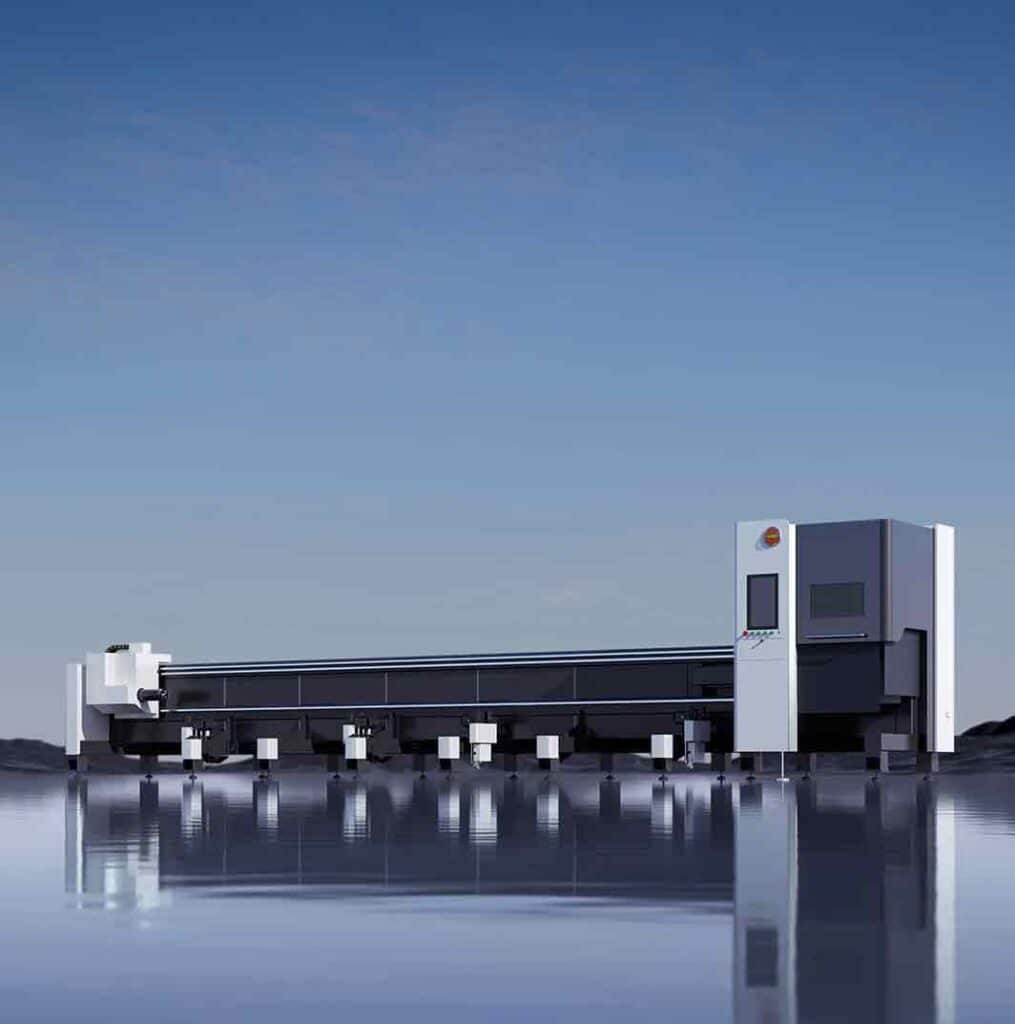

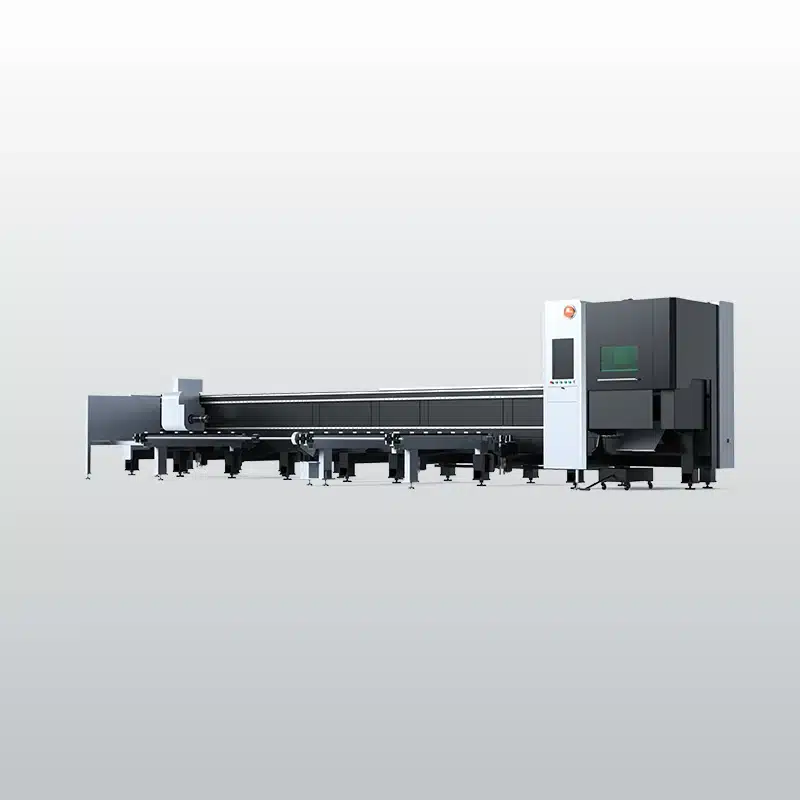

Az XT-Laser TK széria egy két tokmányos fiber csőlézervágó gép, amely ideális csövek, zártszelvények és profilok gyors és pontos feldolgozására. Az oldalra szerelt kialakítás optimalizálja az anyagkezelést és növeli a gyártási hatékonyságot.
| Paraméter | Érték |
|---|---|
| Modell | XT-Laser TK Series |
| Típus | csőlézervágó gép |
| Tokmány | két tokmányos |
| Lézerteljesítmény | 3000 W – 6000 W |
| Vágási anyag | acél csövek, profilok |
Az XT-Laser TK széria olyan gyártási feladatokra készült, ahol fontos a stabil befogás és a nagy pontosság. A két tokmányos rendszer biztosítja a csövek egyenletes rögzítését, míg a precíz CNC vezérlés gyors és megbízható csőlézervágást tesz lehetővé.
Az XT-Laser TK széria kifejezetten kis és közepes átmérőjű csövek CNC lézervágására készült, akár 240 mm-ig. A nagy sebességű működés jelentősen növeli a termelékenységet sorozatgyártásnál.
A félautomata adagolórendszer biztosítja a csövek folyamatos és stabil továbbítását. Ez csökkenti a kézi anyagmozgatást és növeli a csőlézervágás hatékonyságát.
A szervomotoros rendszer automatikusan továbbítja az anyagot, lehetővé téve a rövid végdarabok precíz vágását. Ez csökkenti az anyagveszteséget és növeli a csőfeldolgozás gazdaságosságát.
Az állítható támaszrendszer különböző hosszúságú csövek stabil alátámasztását biztosítja. Ez rugalmas gyártást tesz lehetővé, akár 3 méteres rövid csövek esetén is.
Az optimalizált befogási rendszer stabil vágást biztosít, miközben a maradék anyag hossza akár 45 mm-re csökkenthető. Ez jelentősen javítja az anyagkihasználást az ipari csőlézervágás során.

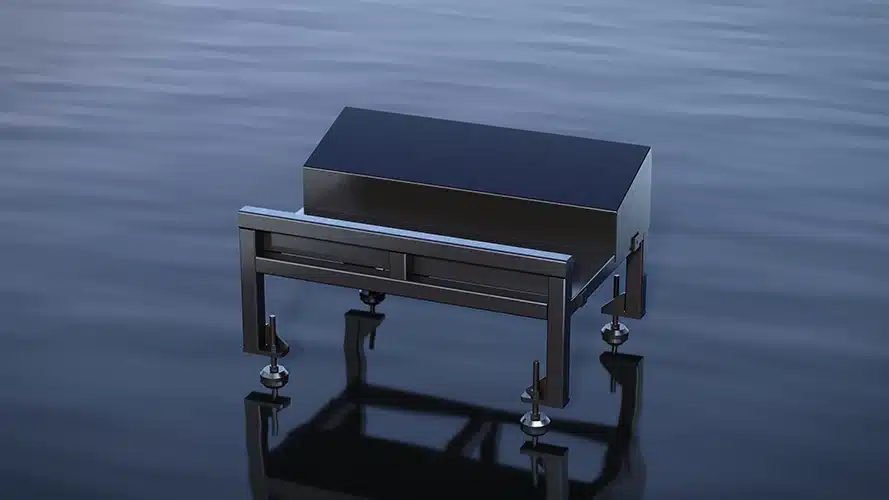

Az integrált adagoló és támasztóasztal csökkenti a cső rezgését hosszabb munkadarabok esetén. Ez pontosabb vágást és nagyobb hatékonyságot biztosít különböző hosszúságú csövek feldolgozásánál.
| Paraméter- és konfigurációs lista: ● Standard konfiguráció, ○ Opcionális konfiguráció,× Konfiguráció nem szükséges | |||||||||
| Tétel | Altétel | XT-TK90-6 | XT-TK120-6 | XT-TK160-6 | XT-TK240-6 | XT-TK160-9 | XT-TK240-9 | XT-TK160-12 | XT-TK240-12 |
| Alapvető információk | Csőtípus | Kör/Négyzet/Téglalap cső | Kör/Négyzet/Téglalap cső | Kör/Négyzet/Téglalap cső | Kör/Négyzet/Téglalap cső | Kör/Négyzet/Téglalap cső | Kör/Négyzet/Téglalap cső | Kör/Négyzet/Téglalap cső | Kör/Négyzet/Téglalap cső |
| Cső mérettartomány | Kör cső: Φ10–Φ90 mm Négyzet cső: □10–□90 mmTéglalap cső: hosszabb oldal ≤ 90 mm | Kör cső: Φ10–Φ120 mm Négyzet cső: □10–□120 mmTéglalap cső: hosszabb oldal ≤ 120 mm | Kör cső: Φ10–Φ160 mm Négyzet cső: □10–□160 mmTéglalap cső: hosszabb oldal ≤ 160 mm | Kör cső: Φ10–Φ240 mm Négyzet cső: □10–□240 mmTéglalap cső: hosszabb oldal ≤ 240 mm | Kör cső: Φ10–Φ160 mm Négyzet cső: □10–□160 mmTéglalap cső: hosszabb oldal ≤ 160 mm | Kör cső: Φ10–Φ240 mm Négyzet cső: □10–□240 mmTéglalap cső: hosszabb oldal ≤ 240 mm | Kör cső: Φ10–Φ160 mm Négyzet cső: □10–□160 mmTéglalap cső: hosszabb oldal ≤ 160 mm | Kör cső: Φ10–Φ240 mm Négyzet cső: □10–□240 mmTéglalap cső: hosszabb oldal ≤ 240 mm | |
| Cső anyaga | Szénacél, Rozsdamentes acél | Szénacél, Rozsdamentes acél | Szénacél, Rozsdamentes acél | Szénacél, Rozsdamentes acél | Szénacél, Rozsdamentes acél | Szénacél, Rozsdamentes acél | Szénacél, Rozsdamentes acél | Szénacél, Rozsdamentes acél | |
| Max. csőhossz | ≤6.5m | ≤6.5m | ≤6.5m | ≤6.5m | ≤9.2m | ≤9.2m | ≤12.5m | ≤12.5m | |
| Max. csősúly | 50Kg | 80Kg | 140Kg | 300Kg | 140Kg | 300Kg | 140Kg | 300Kg | |
| Max. késztermék hossz | 1m | 1m | 1m/3m（kirakó állvány） | 1m/3m（kirakó állvány） | 1m/3m（kirakó állvány） | 1m/3m（kirakó állvány） | 1m/3m（kirakó állvány） | 1m/3m（kirakó állvány） | |
| Minimális maradék hossz (egyenes vágás) | 0-50mm（optimalizált kiosztás） | 0-50mm（optimalizált kiosztás） | 50mm | 60mm | 50mm | 60mm | 50mm | 60mm | |
| Gép méretei | 9265×3950×2190 | 9265×3950×2190 | 12000×3100×2500 | 12000×3100×2500 | 15000×3100×2500 | 15000×3100×2500 | 18000×3100×2500 | 18000×3100×2500 | |
| Gép tömege (teljesítménytől függően) | 3000kg | 3000kg | 3700kg | 3700kg | 4700kg | 4700kg | 5600kg | 5600kg | |
| Pozicionálási pontosság | ±0.03mm/m | ±0.03mm/m | ±0.03mm/m | ±0.03mm/m | ±0.03mm/m | ±0.03mm/m | ±0.03mm/m | ±0.03mm/m | |
| Újrapozicionálási pontosság | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | |
| Tokmány max. fordulatszám | 150m/min | 150r/min | 100r/min | 100r/min | 100r/min | 100r/min | 100r/min | 100r/min | |
| Tokmány előtolási tengely max. sebessége | 150m/min | 150m/min | 120m/min | 120m/min | 120m/min | 120m/min | 120m/min | 120m/min | |
| Tokmány előtolási tengely max. gyorsulása | 1.5G | 1.2G | 1G | 1G | 1G | 1G | 1G | 1G | |
| Teljes gépteljesítmény | Teljes teljesítmény/áram (6KW lézerrel) | 29KW/57A | 30KW/60A | 34KW/68A | 35KW/70A | 34KW/68A | 35KW/70A | 34KW/68A | 35KW/70A |
| Teljes teljesítmény/áram (3KW lézerrel) | 17KW/35A | 19KW/38A | 21KW/42A | 22KW/44A | 21KW/42A | 22KW/44A | 21KW/42A | 22KW/44A | |
| Teljes teljesítmény/áram (2KW lézerrel) | 15KW/35A | 16KW/37A | 17KW/39A | 18KW/41A | 17KW/39A | 18KW/41A | 17KW/39A | 18KW/41A | |
| Teljes teljesítmény/áram (1.5KW lézerrel) | 13KW/29A | 14KW/31A | 15KW/33A | 16KW/37A | 15KW/33A | 16KW/37A | 15KW/33A | 16KW/37A | |
| Mechanikai konfiguráció | Tokmány | Reika tokmány | Reika tokmány | LYH tokmány | LYH tokmány | LYH tokmány | LYH tokmány | LYH tokmány | LYH tokmány |
| Tokmány vezérlés | ● Pneumatikus tokmány | ● Pneumatikus tokmány | ● Pneumatikus tokmány | ● Pneumatikus tokmány | ● Pneumatikus tokmány | ● Pneumatikus tokmány | ● Pneumatikus tokmány | ● Pneumatikus tokmány | |
| Alap görgők | Lapos tartógörgők + központosító | Lapos tartógörgők + központosító | Lapos tartógörgők + központosító | Lapos tartógörgők + központosító | Lapos tartógörgők + központosító | Lapos tartógörgők + központosító | Lapos tartógörgők + központosító | Lapos tartógörgők + központosító | |
| Görgők száma | 4 | 4 | 3 | 3 | 5 | 5 | 6 | 6 | |
| Szervós követő anyagtámasz (kirakó) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| Lineáris vezeték | XT LASER vezeték | XT LASER vezeték | XT LASER vezeték | XT LASER vezeték | XT LASER vezeték | XT LASER vezeték | XT LASER vezeték | XT LASER vezeték | |
| Fogasléc | XT LASER fogasléc | XT LASER fogasléc | XT LASER fogasléc | XT LASER fogasléc | XT LASER fogasléc | XT LASER fogasléc | XT LASER fogasléc | XT LASER fogasléc | |
| Szervó motor és hajtás | VEICHI nagysebességű bus szervó (Elülső tokmány: 2Kw Hátsó tokmány: 1.5Kw Előtolás: 2.9Kw X:1KW Z:0.4KW) | ... (ismétlődő ugyanaz logikával) | |||||||
| Hajtómű | XT LASER sebességcsökkentő | XT LASER sebességcsökkentő | XT LASER sebességcsökkentő | XT LASER sebességcsökkentő | XT LASER sebességcsökkentő | XT LASER sebességcsökkentő | XT LASER sebességcsökkentő | XT LASER sebességcsökkentő | |
| Első tokmány mozgása | ● Utazási távolság ≤700 mm | ● Utazási távolság ≤700 mm | ○ | ○ | ○ | ○ | ○ | ○ | |
| Vízszintes félautomata betöltés | ● | ● | ● | ● | ● | ● | ● | ● | |
| Szíjas félautomata betöltés | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| Automatikus kenőrendszer | ● | ● | ● | ● | ● | ● | ● | ● | |
| Intelligens konfiguráció | Technológiai adatbázis | ● | ● | ● | ● | ● | ● | ● | ● |
| Segédgáz alacsony nyomás riasztás | ●≤6000W (Rendszerbeállítások) | ●≤6000W (Rendszerbeállítások) | ●≤6000W (Rendszerbeállítások) | ●≤6000W (Rendszerbeállítások) | ●≤6000W (Rendszerbeállítások) | ●≤6000W (Rendszerbeállítások) | ●≤6000W (Rendszerbeállítások) | ●≤6000W (Rendszerbeállítások) | |
| ○ További külső | ○ További külső | ○ További külső | ○ További külső | ○ További külső | ○ További külső | ○ További külső | ○ További külső | ||
| N₂ arányos szelep | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| Oldalfúvásos hűtés | × | × | × | × | × | × | × | × | |
| Segédeszköz | XT LASER vízhűtő | XT LASER vízhűtő (specifikáció nem megengedett) | XT LASER vízhűtő (specifikáció nem megengedett) | XT LASER vízhűtő (specifikáció nem megengedett) | XT LASER vízhűtő (specifikáció nem megengedett) | XT LASER vízhűtő (specifikáció nem megengedett) | XT LASER vízhűtő (specifikáció nem megengedett) | XT LASER vízhűtő (specifikáció nem megengedett) | XT LASER vízhűtő (specifikáció nem megengedett) |
| Porelszívó rendszer | ● 1,5 kW-os centrifugális ventilátor | ● 1,5 kW-os centrifugális ventilátor | ● 1,5 kW-os centrifugális ventilátor | ● 1,5 kW-os centrifugális ventilátor | ● 1,5 kW-os centrifugális ventilátor | ● 1,5 kW-os centrifugális ventilátor | ● 1,5 kW-os centrifugális ventilátor | ● 1,5 kW-os centrifugális ventilátor | |
| Vízszintes félautomata rakodás | Készletek száma | 3 | 3 | 3 | 3 | 5 | 5 | 6 | 6 |
| Betölthető cső forma | Kerek cső, négyzet alakú cső, téglalap alakú cső, ovális (futópálya) cső, szögacél stb. | Kerek cső, négyzet alakú cső, téglalap alakú cső, ovális (futópálya) cső, szögacél stb. | Kerek cső, négyzet alakú cső, téglalap alakú cső, ovális (futópálya) cső, szögacél stb. | Kerek cső, négyzet alakú cső, téglalap alakú cső, ovális (futópálya) cső, szögacél stb. | Kerek cső, négyzet alakú cső, téglalap alakú cső, ovális (futópálya) cső, szögacél stb. | Kerek cső, négyzet alakú cső, téglalap alakú cső, ovális (futópálya) cső, szögacél stb. | Kerek cső, négyzet alakú cső, téglalap alakú cső, ovális (futópálya) cső, szögacél stb. | Kerek cső, négyzet alakú cső, téglalap alakú cső, ovális (futópálya) cső, szögacél stb. | |
| Betölthető csőméret | 3 m ± 200 mm; 6 m ± 200 mm | 3 m ± 200 mm; 6 m ± 200 mm | 3 m ± 200 mm; 6 m ± 200 mm | 3 m ± 200 mm; 6 m ± 200 mm | 3 m ± 200 mm; 6 m ± 200 mm；9 m ± 200 mm | 3 m ± 200 mm; 6 m ± 200 mm；9 m ± 200 mm | 3 m ± 200 mm; 6 m ± 200 mm；9 m ± 200 mm；12 m ± 200 mm | 3 m ± 200 mm; 6 m ± 200 mm；9 m ± 200 mm；12 m ± 200 mm | |
| Betöltő állomások száma (maximális csőméret) | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| Betöltési kapacitás | 600 kg | 600 kg | 1500 kg | 1500 kg | 1500 kg | 1500 kg | 2000 kg | 2000 kg | |
| Szalagos félautomata rakodás | Betölthető csőméret | Külső kör alakú tartó ＜φ90 | Külső kör alakú tartó ＜φ120 | Külső kör alakú tartó ＜φ120 | Külső kör alakú tartó ＜φ120 | Külső kör alakú tartó ＜φ120 | Külső kör alakú tartó ＜φ120 | Külső kör alakú tartó ＜φ120 | Külső kör alakú tartó ＜φ120 |
| Készletek száma | 3 | 3 | 5 | 5 | 5 | 5 | 5 | 5 | |
| Betölthető cső forma | Kerek, négyzet, téglalap alakú cső | Kerek, négyzet, téglalap alakú cső | Kerek, négyzet, téglalap alakú cső | Kerek, négyzet, téglalap alakú cső | Kerek, négyzet, téglalap alakú cső | Kerek, négyzet, téglalap alakú cső | Kerek, négyzet, téglalap alakú cső | Kerek, négyzet, téglalap alakú cső | |
| Betölthető csőméret | 3 m ± 200 mm; 6 m ± 200 mm | 3 m ± 200 mm; 6 m ± 200 mm | 3 m ± 200 mm; 6 m ± 200 mm | 3 m ± 200 mm; 6 m ± 200 mm | 3 m ± 200 mm; 6 m ± 200 mm；9 m ± 200 mm | 3 m ± 200 mm; 6 m ± 200 mm；9 m ± 200 mm | 3 m ± 200 mm; 6 m ± 200 mm；9 m ± 200 mm；12 m ± 200 mm | 3 m ± 200 mm; 6 m ± 200 mm；9 m ± 200 mm；12 m ± 200 mm | |
| Anyagtároló kapacitás | 1000 kg | 1000 kg | 1500 kg | 1500 kg | 1500 kg | 1500 kg | 1500 kg | 1500 kg | |
| Opcionális konfiguráció | Standard kirakó állvány | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Ferde vágás (vágófej csere szükséges) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| XT LASER porelszívó (ventilátor nélkül) | ○XT LASER porgyűjtő | ○XT LASER porgyűjtő | ○XT LASER porgyűjtő | ○XT LASER porgyűjtő | ○XT LASER porgyűjtő | ○XT LASER porgyűjtő | ○XT LASER porgyűjtő | ○XT LASER porgyűjtő | |
| WiFi funkció | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| XT LASER légkompresszor | ○XT LASER légkompresszor | ○XT LASER légkompresszor | ○XT LASER légkompresszor | ○XT LASER légkompresszor | ○XT LASER légkompresszor | ○XT LASER légkompresszor | ○XT LASER légkompresszor | ○XT LASER légkompresszor | |
| XT LASER feszültségstabilizátor | ○XT LASER feszültségstabilizátor | ○XT LASER feszültségstabilizátor | ○XT LASER feszültségstabilizátor | ○XT LASER feszültségstabilizátor | ○XT LASER feszültségstabilizátor | ○XT LASER feszültségstabilizátor | ○XT LASER feszültségstabilizátor | ○XT LASER feszültségstabilizátor | |
| Elektromos szekrény (klímával) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| Védőszemüveg | ● | ● | ● | ● | ● | ● | ● | ● | |

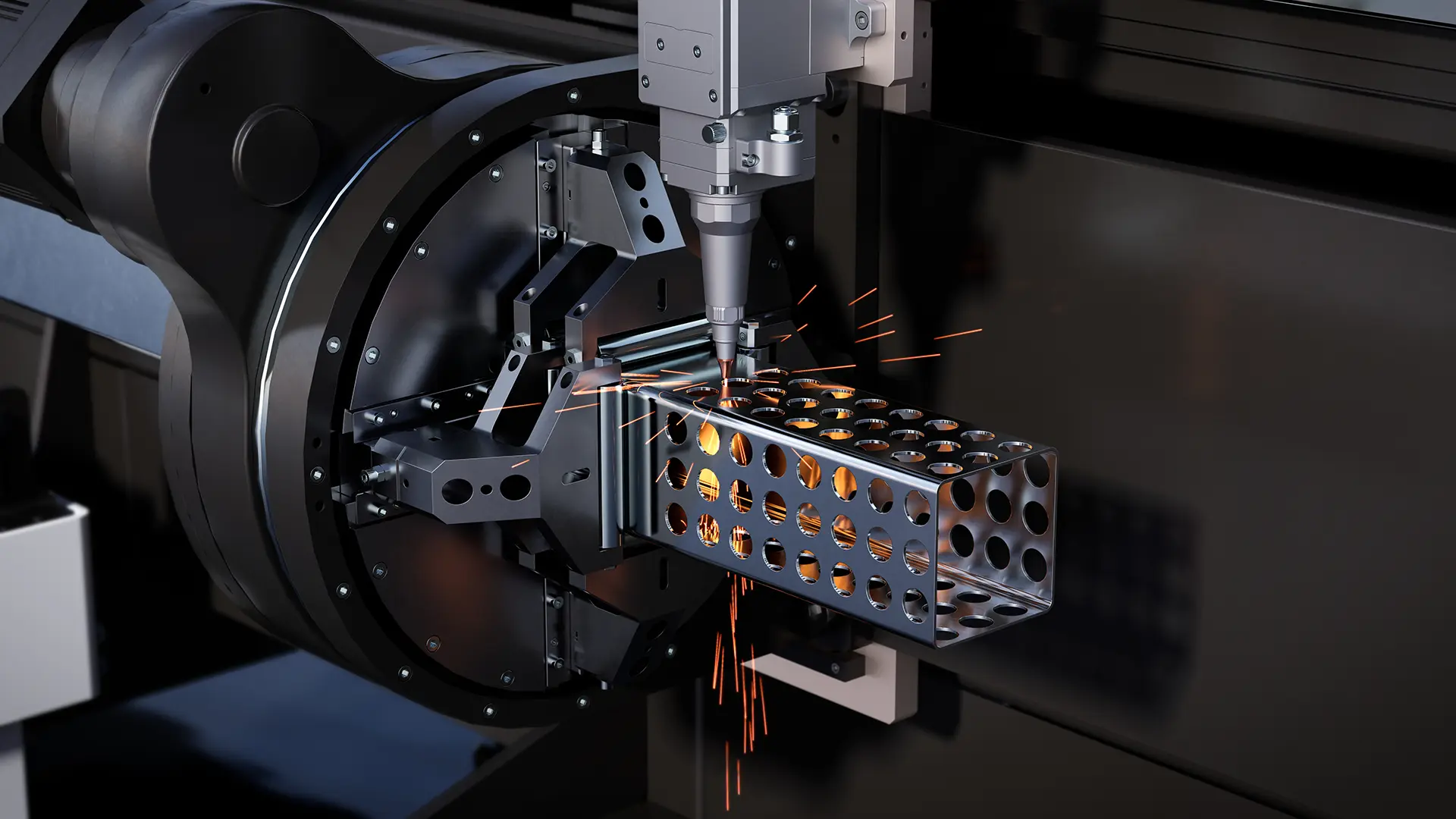

Folyamatos vágás (On-the-fly cutting)
A folyamatos vágási technológia csökkenti a gyakori gyorsítás és lassítás szükségességét. Ez nagyobb hatékonyságot biztosít sűrű kontúrok és komplex alkatrészek CNC csőlézervágása során.

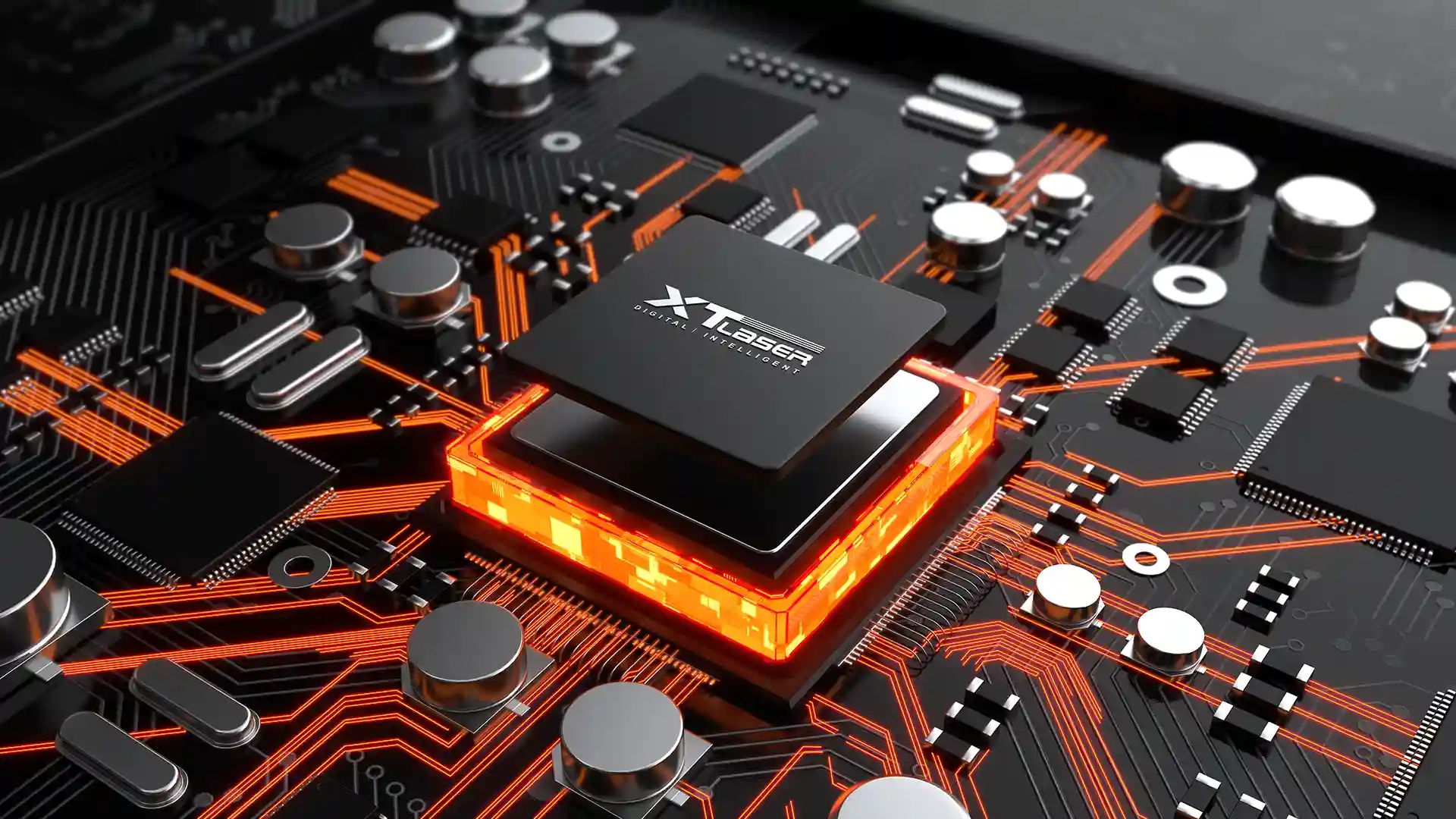

Bus alapú vezérlőrendszer
A nagy pontosságú bus vezérlés valós idejű visszacsatolást biztosít a vágási folyamat során. Ez stabil jelátvitelt és zavartalan működést garantál az intelligens csőlézervágó gép vezérlésében.

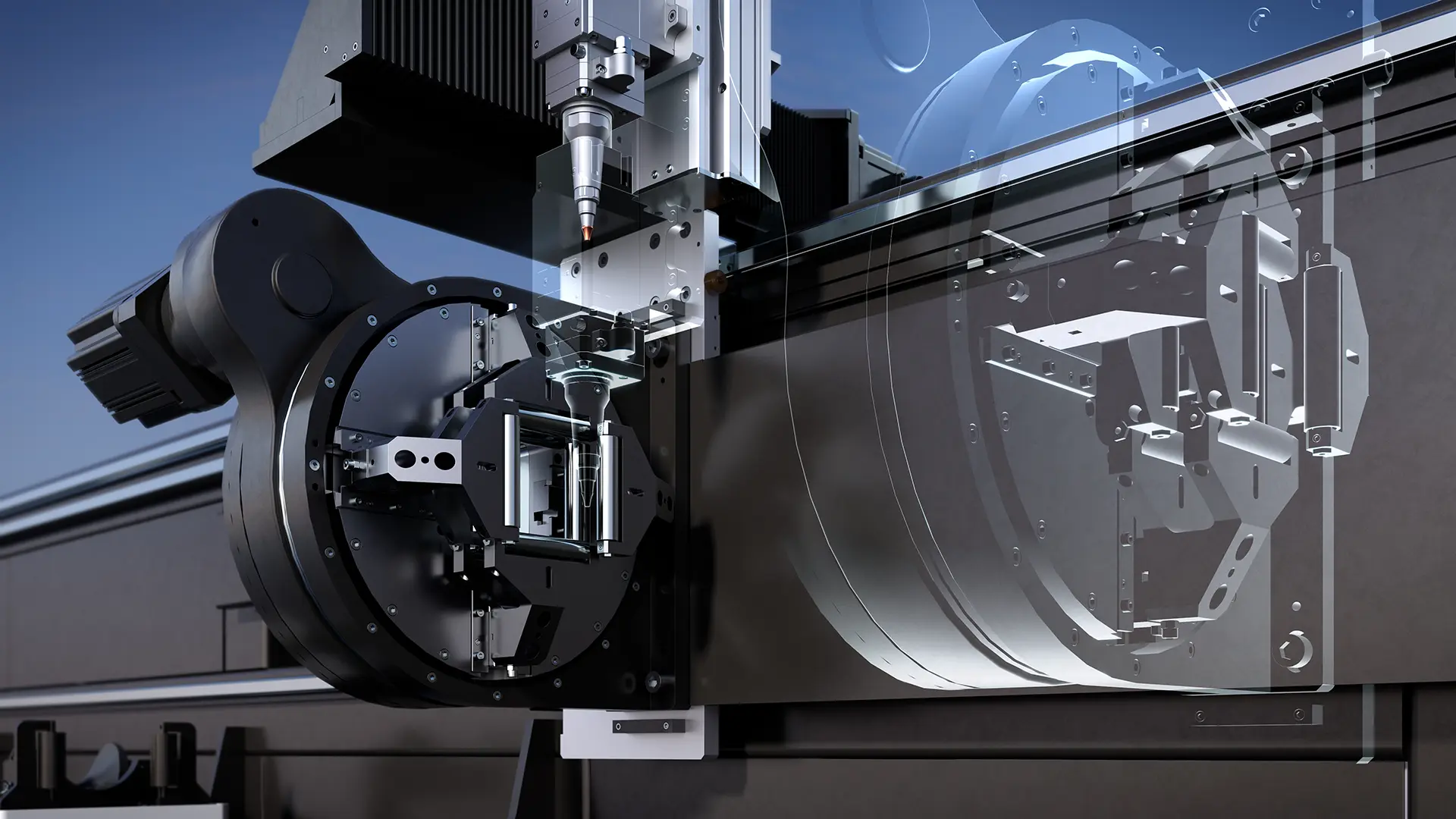

Ütközéselkerülő rendszer
Az intelligens rendszer folyamatosan figyeli a vágófej pozícióját, és automatikusan megelőzi az ütközéseket. Ez védi a berendezést, csökkenti a meghibásodásokat és növeli a lézervágás üzembiztonságát.

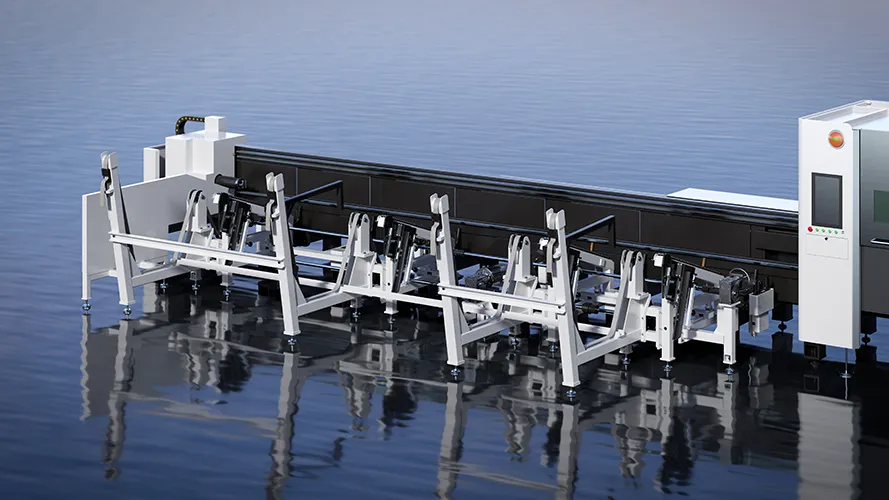

Automatikus adagolás
Támogatja a kötegelt rakodást, automatikus adagolást. Csökkenti a kézi munkaerőt.

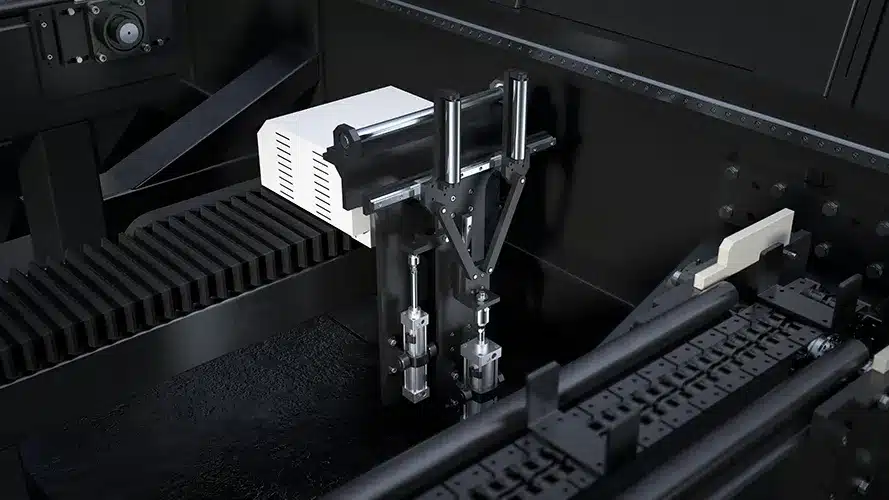

Támogatás követése
Önadaptáló sebességcsökkentés a vágási pontosság biztosítása érdekében
Gyűjtőasztal
A központosított hulladékgyűjtés biztosítja a rendezett termelést.
Ha szeretné fejleszteni a termelését, bővíteni a szolgáltatásait, kérjen tőlünk ajánlatot minőségi CNC csővágó lézerre.
Szakértő csapatunk 24 órán belül felveszi Önnel a kapcsolatot.
Autógyártás, reklámfeliratok, építőipari gépek, liftgyártás, konyhaszekrények, orvostechnikai eszközök
A csőlézervágó gép egy CNC vezérelt berendezés, amely lézersugárral vág különböző keresztmetszetű csöveket és profilokat. Ez a technológia nagy pontosságot és gyors megmunkálást biztosít minimális utómunkával.
A csőlézervágó gépek alkalmasak kör, négyzet, téglalap és egyedi profilok vágására is. Ez lehetővé teszi különböző ipari alkalmazások és szerkezeti elemek rugalmas gyártását.
A csőlézervágás gyorsabb és pontosabb, mint a hagyományos mechanikus vágási technológiák. Emellett csökkenti az utómunka szükségességét és javítja a gyártási hatékonyságot.
Csőlézervágó gépet akkor érdemes választani, ha nagy pontosságú és ismételhető csőfeldolgozás szükséges. Különösen előnyös sorozatgyártásnál és komplex vágási feladatoknál.
A két tokmányos csőlézervágó gépek egyszerűbb felépítésűek és költséghatékonyabbak. A három tokmányos rendszerek jobb anyagkihasználást és rövidebb maradékot biztosítanak.
A legtöbb csőlézervágási feladathoz 3–6 kW teljesítmény elegendő. Vastagabb falú csövek vagy nagyobb sebesség igénye esetén magasabb teljesítmény ajánlott.
A két tokmányos csőlézervágó gép stabil befogást biztosít, ami pontos és rezgésmentes vágást tesz lehetővé. Ez különösen fontos közepes és nagy volumenű gyártásnál, ahol a CNC csőlézervágás pontossága és ismételhetősége kulcsfontosságú.
A két tokmányos csőlézervágó gép ideális közepes hosszúságú és átmérőjű csövek feldolgozására. Ez a kialakítás stabil vágást biztosít általános ipari felhasználásnál, például szerkezeti és gépipari alkatrészek gyártásakor.
Az XT-Laser TK széria csőlézervágó gép elsősorban sorozatgyártásra és ismétlődő csőfeldolgozási feladatokra ajánlott. Ideális választás, ha fontos a gyors, pontos és költséghatékony csőlézervágás ipari környezetben.
1,5-6 kW
választható lézer teljesítménnyel
8 méretben
Többféle gépméret 6,5-12,5 méter csőhosszig
