Az elmúlt években a 3D csőlézer-vágógépek forradalmi változást hoztak a csőalkatrészek gyártásában. Ezek a modern gépek lehetővé teszik a komplex, térbeli vágásokat, amelyekkel korábban csak több lépés átfogó megmunkálásával érhető el a kívánt forma. Ez az útmutató bemutatja a 3D csőlézer technológia működését, előnyeit, alkalmazási területeit, és segít megérteni, miért éri meg beruházni ilyen rendszerbe – különösen azoknak a gyártóknak, akik nagy hozzáadott értékű, precíz csőalkatrészeket készítenek.

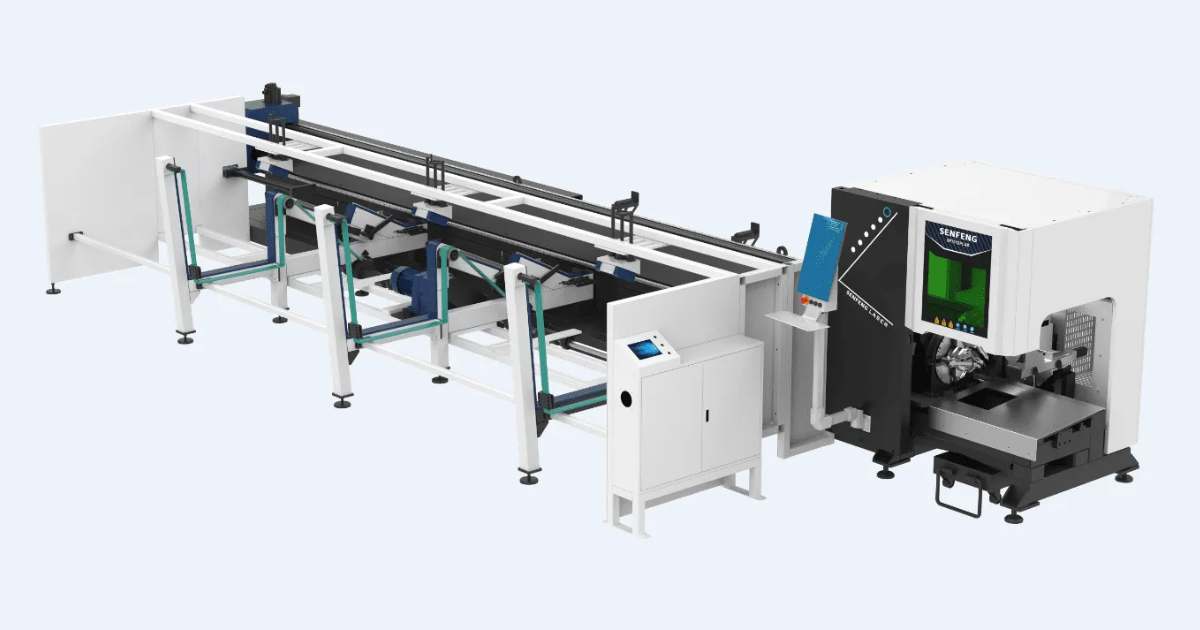

Mi az a 3D csőlézer-vágógép?
A 3D csőlézer-vágógép egy nagy teljesítményű fiber vagy CO₂ lézert használó ipari berendezés, ami háromdimenziós vágásokra alkalmas cső- és profilszerkezeteken. A szokásos lapos lemezekhez alkalmazott lézertechnológiát továbbfejlesztve, ez a géptípus lehetővé teszi:
- térbeli, szögben ferde vágásokat (bevel),
- többtengelyes vágásokat, akár körök, nyílások, domborítások vágását is,
- egyetlen művelettel komplex geometriai formák kialakítását.
A gép fejlett, többtengelyes fejjel rendelkezik, mely képes forgatni, dönteni és mozgatni a vágósugarat az X, Y, Z tengelyeken, ezáltal különböző szögben és síkban végzi el a vágásokat.
Hogyan működik a 3D csőlézeres vágógép?
a) Lézer-generátor és fókuszálás
A fiber lézerből érkező sugarat gyorsan fókuszálja a vágófej (nozzle), hogy nagy energiakoncentrációt érjen el a cső falán. Az intenzív sugár olvasztja, párologtatja az anyagot, amit segédgáz (nitrogén vagy oxigén) azonnal eltávolít.
b) Térbeli fejmozgás
A lézerfej többtengelyes mechanikával mozog, akár forgatja és döntheti is magát – ez teszi lehetővé a 3D vágási műveleteket. A cső eközben terhelhető mozgórendszerrel (chuck és lineáris mozgatás) együtt dolgozik, lehetővé téve a teljes vezérlést.
c) CNC – CAD/CAM vezérlés
A gyártást CAD-modellek alapján végzi a rendszer, ahol minden vágási funkció előre megtervezett és optimalizált. A vágóút magában foglalja a hajlításokat, nyílások elhelyezkedését, dőlési szögeket, és a beveling vágásokat is.
d) Automatizált anyagútvonal
A legtöbb modell tartalmaz automatikus betöltő- és kirakórendszert, ezzel csökkentve az operátori beavatkozást és növelve a termelékenységet, különösen nagyobb sorozatok esetén.
Melyek a a 3D csőlézeres vágógép fő előnyei?
Komplex geometria egy lépésben
Beépített többtengelyes fejmozgásával drasztikusan csökkentheti a munka‑ és összeszerelési lépések számát – nincs szükség hajlításra, hegesztésre stb.
Rendkívüli pontosság
A fiber lézer + CNC vezérlés kombinációja mikron szintű pontosságot tesz lehetővé, ami különösen fontos autó‑, repülő‑ és orvostechnikai alkatrészek gyártása során.
Sokoldalú anyagkezelés
A rendszer képes kör, négyzet, téglalap, ovális és akár H/I profilú csövek vágására – vastagságtól függetlenül.
Automatizálás és hatékonyság
Az automata kezelőrendszer gyors munkamenetet biztosít, és minimalizálja a hibalehetőséget – különösen tömeggyártás esetén.
Minimális hulladék
A CAD/CAM optimalizálásnak köszönhetően a gép optimális vágóútvonalat használ, minimalizálva az anyagveszteséget.
Alkalmazási területek
Autóipar: vázszerkezetek, kipufogórendszerek, rugós elemek – ahol szögvágások és precíz illeszkedés fontos.
Repülőgépipar: tömeg- és mérettűrés szigorú – futómű‑, szerkezeti csővázak vágására megfelelő rendszerrel.
Bútor- és designipar: dekoratív csőkeretek, aktraktoros elemek – akár egyedi vagy kis sorozatos gyártásban.
Építőipar: szerkezeti elemek, korlátok, acélvázas szerkezetek – 3D vágással csökkenthető a bonyolult összeállítás.
Gépgyártás, orvostechnika: speciális csőformák – hidraulikus csövek, orvosi tartók – pontos kivitelezés, ismételhetőség.
Mire figyelj 3D csőlézeres vágógép választáskor?
Teljesítmény és fejmozgás
Legyen megfelelő teljesítmény a vastag csőfalhoz (≥ 6–12 kW), és a fejmozgás legalább 5–6 tengelyes, hogy minden vágás megvalósítható legyen.
Automatizálás és anyagkezelés
Betöltő/kirakó rendszer, valamint hosszabb csőhosszok támogatása növeli a rendelkezésre állást.
Szoftveres képességek
Beépített nesting, anyagoptimalizálás, CAD/CAM integráció szükséges a teljes térbeli folyamat támogatásához.
Ipari támogatás
Garancia, helyi szerviz, alkatrész-ellátás – különösen fontos, ha folyamatos termelés van.
Használati és üzemeltetési tippek
- Fókuszpont beállítása – a vágófej pontos pozíciója kritikus a minőséghez.
- Segédgáz kontroll – nitrogén oxidációmentes felülethez, oxigén mélyebb bevágáshoz optimális.
- Rendszeres karbantartás – optika, chiller, csapágyak ellenőrzése hosszú távon megtérül.
- Operátori képzés – a CNC programozás is központi szerepet kap a precíz vágásban.
- Selejt minimalizáció – nesting és gyártási sorrend optimalizálásával csökkenthető a hulladék.
Összegzés – miért érdemes beruházni?
A 3D csőlézer-vágó gépek nem csak egy eszközt jelentenek, hanem egy komplex gyártórendszert, amely lehetővé teszi a nagy pontosságú, komplex csőalkatrészek hatékony és költségkímélő gyártását. Az új technológia csökkenti a műveletigényt, minimalizálja a selejtet, és segíti a precíz illeszkedést, különösen olyan iparágakban, ahol a minőség és a pontosság döntő.
